Паспорт котла (автономного пароперегревателя, экономайзера) для объектов использования атомной энергии
Приложение 5
к Правилам,
утв. Постановлениями Госатомнадзора N 4,
Госгортехнадзора N 98 от 19.06.2003

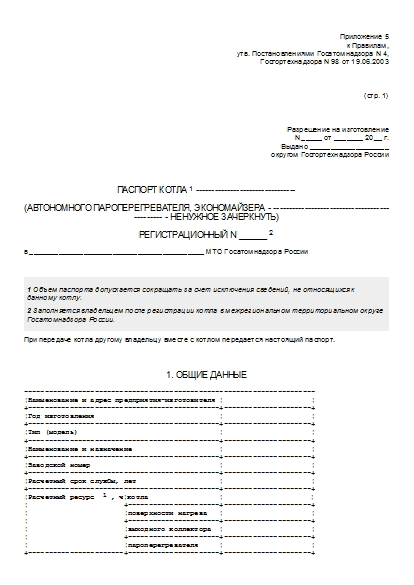

(стр. 1)
Разрешение на изготовление
N _____ от _______ 20__ г.
Выдано ___________________
округом Госгортехнадзора России
ПАСПОРТ КОТЛА 1 --------------------------------
(автономного пароперегревателя, экономайзера - ---------------------------------------------- - ненужное зачеркнуть)
Регистрационный N ______ 2
в __________________________________________ МТО Госатомнадзора России
1 Объем паспорта допускается сокращать за счет исключения сведений, не относящихся к данному котлу.
2 Заполняется владельцем после регистрации котла в межрегиональном территориальном округе Госатомнадзора России.
При передаче котла другому владельцу вместе с котлом передается настоящий паспорт.
1. Общие данные
---------------------------------------------------------------------- ¦Наименование и адрес предприятия-изготовителя ¦ ¦ +----------------------------------------------+---------------------+ ¦Год изготовления ¦ ¦ +----------------------------------------------+---------------------+ ¦Тип (модель) ¦ ¦ +----------------------------------------------+---------------------+ ¦Наименование и назначение ¦ ¦ +----------------------------------------------+---------------------+ ¦Заводской номер ¦ ¦ +----------------------------------------------+---------------------+ ¦Расчетный срок службы, лет ¦ ¦ +----------------------------------------------+---------------------+ ¦Расчетный ресурс 1 , ч¦котла ¦ ¦ ¦ +----------------------+---------------------+ ¦ ¦поверхности нагрева ¦ ¦ ¦ +----------------------+---------------------+ ¦ ¦выходного коллектора ¦ ¦ ¦ +----------------------+---------------------+ ¦ ¦пароперегревателя ¦ ¦ +-----------------------+----------------------+---------------------+ ¦Расчетное количество ¦из холодного состояния¦ ¦ ¦пусков 1 +----------------------+---------------------+ ¦ ¦из горячего состояния ¦ ¦ ------------------------+----------------------+----------------------
1 Допускается не указывать для котлов с рабочим давлением менее 6 МПа (60 кгс/см3), кроме газотрубных котлов.
(стр. 2)
2. Технические характеристики и параметры
---------------------------------------------------------------------- ¦Расчетные виды топлива и их теплота ¦ ¦ ¦сгорания, МДж/кг (ккал/кг) ¦ ¦ +-------------------------------------+------------------------------+ ¦Растопочное топливо и его теплота ¦ ¦ ¦сгорания, МДж/кг (ккал/кг) ¦ ¦ +-------------------------------------+------------------------------+ ¦Расчетное давление,¦в барабане ¦ ¦ ¦МПа (кгс/см2) +-----------------+------------------------------+ ¦ ¦в выходном ¦ ¦ ¦ ¦коллекторе ¦ ¦ ¦ ¦пароперегревателя¦ ¦ +-------------------+-----------------+------------------------------+ ¦Расчетная температура перегретого ¦ ¦ ¦пара (жидкости), град. C ¦ ¦ +-------------------------------------+------------------------------+ ¦Паропроизводительность, т/ч (кг/с) ¦ ¦ ¦Теплопроизводительность, МДж/ч ¦ ¦ ¦(ккал/ч) ¦ ¦ ¦Тепловая мощность, Вт ¦ ¦ +-------------------------------------+------------------------------+ ¦Поверхность нагрева¦испарительная 1 ¦ ¦ ¦парового котла, м2 +-----------------+------------------------------+ ¦ ¦перегревателя ¦ ¦ ¦ +-----------------+------------------------------+ ¦ ¦промежуточного ¦ ¦ ¦ ¦перегревателя ¦ ¦ ¦ +-----------------+------------------------------+ ¦ ¦экономайзера ¦ ¦ +-------------------+-----------------+------------------------------+ ¦Поверхность нагрева водогрейного ¦ ¦ ¦котла, м2 ¦ ¦ +-------------------------------------+------------------------------+ ¦Объем, м3¦Парового¦с естественной ¦водяной при максимально ¦ ¦ ¦котла ¦циркуляцией ¦допустимом уровне воды ¦ ¦ ¦ ¦ ¦в барабане 2 ¦ +---------+--------+------------------+------------------------------+ ¦ ¦ ¦ ¦паровой при максимально ¦ ¦ ¦ ¦ ¦допустимом уровне воды в ¦ ¦ ¦ ¦ ¦барабане ¦ +---------+--------+------------------+------------------------------+ ¦ ¦ ¦прямоточного ¦паровой ¦ ¦ ¦ ¦ +------------------------------+ ¦ ¦ ¦ ¦водяной ¦ +---------+--------+------------------+------------------------------+ ¦Водогрейного котла ¦ ----------------------------------------------------------------------
1 Допускается более подробное подразделение согласно принятому изготовителем, например "экранная, ширмовая", и т.д.
2 Данные о допустимом верхнем и нижнем уровнях воды согласно чертежу N __.
(стр. 3)
3. Данные о предохранительных клапанах (устройствах)
---------------------------------------------------------------------- ¦Тип предо- ¦Коли-¦Место ус-¦Площадь ¦Коэффициент ¦Давление начала ¦ ¦хранитель- ¦чест-¦тановки ¦сечения ¦расхода пара¦открытия и диапа- ¦ ¦ного клапа-¦во ¦ ¦клапана,¦альфап или ¦зон давлений на- ¦ ¦на ¦ ¦ ¦мм2 ¦жидкости ¦чала открытия, ¦ ¦ ¦ ¦ ¦ ¦альфаж ¦МПа (кгс/см2) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----------+-----+---------+--------+------------+------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +-----------+-----+---------+--------+------------+------------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ------------+-----+---------+--------+------------+-------------------
Примечание. Заполняется предприятием - изготовителем котла (автономного пароперегревателя, экономайзера). Для водогрейных котлов следует указать перечень устройств для защиты от повышения давления (или температуры).
(стр. 4)
4. Данные об указателях уровня воды
---------------------------------------------------------------------- ¦ Тип указателя уровня воды ¦ Количество ¦ Место установки ¦ +----------------------------+----------------+----------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +----------------------------+----------------+----------------------+ ¦Прямого действия ¦ ¦ ¦ ¦Дистанционного действия ¦ ¦ ¦ -----------------------------+----------------+-----------------------
Примечание. Заполняется предприятием - изготовителем котла.
(стр. 5)
5. Данные об основной арматуре 1
1 Заполняется предприятием - изготовителем котла (автономного пароперегревателя, экономайзера).
---------------------------------------------------------------------- ¦Наиме- ¦Коли-¦ГОСТ ¦Услов-¦Услов-¦Рабочие пара- ¦Материал ¦Место ¦ ¦нование¦чест-¦или ¦ный ¦ное ¦метры 1 ¦ корпуса ¦уста- ¦ ¦армату-¦во ¦ТУ ¦про- ¦давле-+----------------+---------+новки ¦ ¦ры ¦ ¦(мар-¦ход, ¦ние, ¦Давле- ¦Темпе- ¦Мар-¦ГОСТ¦ ¦ ¦ ¦ ¦ка) ¦мм ¦МПа ¦ние, ¦ратура, ¦ка ¦или ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/ ¦МПа ¦град. ¦ ¦ТУ ¦ ¦ ¦ ¦ ¦ ¦ ¦см2) ¦(кгс/ ¦C ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦см2) ¦ ¦ ¦ ¦ ¦ +-------+-----+-----+------+------+-------+--------+----+----+-------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ +-------+-----+-----+------+------+-------+--------+----+----+-------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+-----+-----+------+------+-------+--------+----+----+--------
1 Заполняется при поставке арматуры по рабочим параметрам.
(стр. 6)
6. Данные об основной аппаратуре для измерения, управления, сигнализации, регулирования и автоматической защиты
---------------------------------------------------------------------- ¦ Наименование ¦Количество¦ Тип (марка) ¦ ГОСТ или ТУ ¦ +------------------+----------+--------------------+-----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------------+----------+--------------------+-----------------+ ¦ ¦ ¦ ¦ ¦ -------------------+----------+--------------------+------------------
Примечание. Заполняется предприятием - изготовителем котла (автономного пароперегревателя, экономайзера) в случае поставки аппаратуры совместно с котлом. В других случаях заполняется владельцем котла.
(стр. 7)
7. Питательные и циркуляционные насосы
---------------------------------------------------------------------- ¦ Тип ¦Завод- ¦Коли- ¦Максималь-¦ Параметры ¦Тип ¦ ¦насоса¦изготовитель ¦чество ¦но допус- +-----------------+привода ¦ ¦ ¦ ¦ ¦тимая тем-¦номи- ¦напор ¦(паровой,¦ ¦ ¦ ¦ ¦пература ¦нальная¦насоса ¦электри- ¦ ¦ ¦ ¦ ¦воды на ¦подача,¦при номи-¦ческий и ¦ ¦ ¦ ¦ ¦входе в ¦м3/ч ¦нальной ¦т.д.) ¦ ¦ ¦ ¦ ¦питатель- ¦ ¦подаче, ¦ ¦ ¦ ¦ ¦ ¦ный насос,¦ ¦МПа ¦ ¦ ¦ ¦ ¦ ¦град. C ¦ ¦(кгс/см2)¦ ¦ +------+--------------+-------+----------+-------+---------+---------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +------+--------------+-------+----------+-------+---------+---------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------+--------------+-------+----------+-------+---------+----------
Примечание. Заполняется предприятием - изготовителем котла (автономного пароперегревателя, экономайзера) в случае поставки питательных или циркуляционных насосов совместно с котлом.
(стр. 8)
8. Данные об основных элементах котла, изготовленных из листовой стали 1
1 Для котлов, работающих под давлением 6 МПа (60 кгс/см2) и выше, по требованию заказчика, содержащемуся в договоре, помимо предусмотренных таблицей сведений, должны быть приложены копии поставочных данных на металл заготовки с данными по химическому составу, механическим свойствам в объеме, предусмотренном ГОСТ или ТУ.
--------------------------------------------------------------------------------------- ¦Наимено-¦Коли-¦ Размер, мм ¦ Материал ¦ Данные о сварке ¦Данные по термооб- ¦ ¦вание ¦чест-+-----------------+----------+------------------+работке 1 ¦ ¦(обечай-¦во ¦диа- ¦тол- ¦длина¦марка¦ГОСТ¦вид ¦элект-¦метод+----------------------+ ¦ки и ¦ ¦метр ¦щина ¦или ¦стали¦ или¦свар-¦роды и¦и ¦вид¦темпе-¦про- ¦спо-¦ ¦днища ¦ ¦внут-¦стен-¦высо-¦ ¦ ТУ ¦ки ¦сва- ¦объем¦ ¦рату- ¦должи-¦соб ¦ ¦бараба- ¦ ¦рен- ¦ки ¦та ¦ ¦ ¦ ¦рочная¦конт-¦ ¦ра, ¦тель- ¦ох- ¦ ¦нов или ¦ ¦ний ¦ ¦ ¦ ¦ ¦ ¦прово-¦роля ¦ ¦град. ¦ность ¦лаж-¦ ¦корпусов¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лока ¦без ¦ ¦C ¦вы- ¦де- ¦ ¦котлов, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(тип, ¦раз- ¦ ¦ ¦держ- ¦ния ¦ ¦трубные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка,¦руше-¦ ¦ ¦ки, ч ¦ ¦ ¦решетки,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ ¦ния ¦ ¦ ¦ ¦ ¦ ¦жаровые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или ¦ ¦ ¦ ¦ ¦ ¦ ¦трубы) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ) ¦ ¦ ¦ ¦ ¦ ¦ +--------+-----+-----+-----+-----+-----+----+-----+------+-----+---+------+------+----+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11¦ 12 ¦ 13 ¦ 14 ¦ +--------+-----+-----+-----+-----+-----+----+-----+------+-----+---+------+------+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ---------+-----+-----+-----+-----+-----+----+-----+------+-----+---+------+------+-----
1 Допускается замена данных граф 11 - 14 диаграммой по термообработке, включающей все указанные данные для элемента.
9. Данные об элементах котла, изготовленных из труб 1
1 Для котлов, работающих под давлением 6 МПа (60 кгс/см2) и выше, по требованию заказчика, содержащемуся в договоре, помимо предусмотренных таблицей сведений, должны быть приложены копии поставочных данных на металл заготовки с данными по химическому составу, механическим свойствам в объеме, предусмотренном ГОСТ или ТУ.
--------------------------------------------------------------------------------------- ¦Наимено-¦Коли-¦ Размер, мм ¦ Материал ¦ Данные о сварке ¦Данные по термооб- ¦ ¦вание ¦чест-¦ ¦ ¦ ¦работке 1 ¦ ¦(коллек-¦во +-----------------+----------+------------------+----------------------+ ¦тор, ¦ ¦диа- ¦тол- ¦длина¦марка¦ГОСТ¦вид ¦элект-¦метод¦вид¦темпе-¦про- ¦спо-¦ ¦труба, ¦ ¦метр ¦щина ¦ ¦стали¦ или¦ ¦роды и¦и ¦ ¦рату- ¦должи-¦соб ¦ ¦трубо- ¦ ¦на- ¦стен-¦ ¦ ¦ ТУ ¦ ¦сва- ¦объем¦ ¦ра, ¦тель- ¦ох- ¦ ¦провод, ¦ ¦руж- ¦ки ¦ ¦ ¦ ¦ ¦рочная¦конт-¦ ¦град. ¦ность ¦лаж-¦ ¦колено, ¦ ¦ный ¦ ¦ ¦ ¦ ¦ ¦прово-¦роля ¦ ¦C ¦вы- ¦де- ¦ ¦переход,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лока ¦ ¦ ¦ ¦держ- ¦ния ¦ ¦сбороч- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(тип, ¦ ¦ ¦ ¦ки, ч ¦ ¦ ¦ные, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка,¦ ¦ ¦ ¦ ¦ ¦ ¦сварные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ ¦ ¦ ¦ ¦ ¦ ¦ ¦трубные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или ¦ ¦ ¦ ¦ ¦ ¦ ¦элемен- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ) ¦ ¦ ¦ ¦ ¦ ¦ ¦ты) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------+-----+-----+-----+-----+-----+----+-----+------+-----+---+------+------+----+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11¦ 12 ¦ 13 ¦ 14 ¦ +--------+-----+-----+-----+-----+-----+----+-----+------+-----+---+------+------+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ---------+-----+-----+-----+-----+-----+----+-----+------+-----+---+------+------+-----
1 Допускается замена данных граф 11 - 14 диаграммой по термообработке, включающей все указанные данные для элемента (коллектор, колено, переходы, тройники и др.).
(стр. 10)
10. Данные о штуцерах, крышках, плоских днищах, переходах, фланцах с крепежными деталями (болты, шпильки, гайки)
---------------------------------------------------------------------- ¦Наименование¦Количество¦Размеры, мм,¦ Материал ¦ ¦ ¦ ¦ или номер +-------------------------------+ ¦ ¦ ¦спецификации¦ марка стали ¦ ГОСТ или ТУ ¦ +------------+----------+------------+----------------+--------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ +------------+----------+------------+----------------+--------------+ ¦ ¦ ¦ ¦ ¦ ¦ -------------+----------+------------+----------------+---------------
Примечание. Штуцеры указываются при внутреннем диаметре 36 мм и более.
(стр. 11)
11. Результаты измерений корпусов котлов, барабанов, коллекторов, изготовленных из листовой стали или поковок
---------------------------------------------------------------------- ¦Наименование¦Номер ¦ Номер ¦ Наружный (внутренний ) диаметр ¦ ¦ элемента ¦форму-¦сечения+----------------------------------------+ ¦ котла ¦ляра ¦(через ¦горизон- ¦вертикальный ¦ овальность, ¦ ¦ ¦ ¦ 1 м ¦тальный ¦ (под углом ¦ % ¦ ¦ ¦ ¦длины) ¦ ¦ 90 град.) ¦ ¦ +------------+------+-------+-----------+--------------+-------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +------------+------+-------+-----------+--------------+-------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------------+------+-------+-----------+--------------+--------------
Примечание. Для барабанов с внутренним диаметром менее 1500 мм и рабочим давлением менее 6 МПа (60 кгс/см2) заполнение данной таблицы не требуется.
(стр. 12)
12. Заключение изготовителя
На основании проведенных проверок и испытаний удостоверяется следующее:
1. Элементы котла или котел в сборе 1 изготовлены согласно требованиям Правил устройства и безопасной эксплуатации паровых и водогрейных котлов, соответствующим стандартам, технической документации и техническим условиям на изготовление ______________________________________________________________________ (наименование стандартов, технических условий) ______________________________________________________________________
2. Элементы котла или котел в сборе 1 были подвергнуты проверке и соответствуют указанным выше стандартам и технической документации.
3. Элементы котла или котел в сборе 1 были подвергнуты испытанию пробным давлением ____ МПа (кгс/см2).
4. Трубные элементы котла были подвергнуты измерительному контролю на отклонение от размеров и формы и на проходимость.
5. Элементы котла или котел в сборе 1 признаны годными для работы с параметрами, указанными в настоящем паспорте.
1 Слова "или котел в сборе" следует зачеркнуть при поставке котла отдельными элементами.
Главный инженер предприятия- Начальник отдела технического изготовителя контроля качества _______________________________ _____________________________ (фамилия, подпись, печать) (фамилия, подпись) "__"____________ 20__ г.
К паспорту приложены чертежи продольного и поперечного разрезов и план котла с указанием основных размеров и расчет на прочность элементов котла, работающих под давлением: барабанов, коллекторов, труб поверхностей нагрева и трубопроводов в пределах котла, встроенных сепараторов прямоточных котлов, выносных циклонов, пароохладителей и др.
(стр. 13)
13. Сведения о местонахождении котла
---------------------------------------------------------------------- ¦Наименование предприятия¦ Местонахождение котла ¦ Дата установки ¦ ¦ ¦ (адрес владельца) ¦ ¦ +------------------------+-----------------------+-------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +------------------------+-----------------------+-------------------+ ¦ ¦ ¦ ¦ -------------------------+-----------------------+--------------------
(стр. 14)
14. Лицо, ответственное за исправное состояние и безопасную эксплуатацию котла
---------------------------------------------------------------------- ¦Номер и дата¦ Должность, ¦ Дата проверки ¦Подпись ¦ ¦ приказа о ¦фамилия, имя, отчество¦знаний настоящих Правил¦ ¦ ¦ назначении ¦ ¦ ¦ ¦ +------------+----------------------+-----------------------+--------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------+----------------------+-----------------------+--------+ ¦ ¦ ¦ ¦ ¦ -------------+----------------------+-----------------------+---------
(стр. 15)
15. Сведения об установленной арматуре (при ремонте или реконструкции)
---------------------------------------------------------------------- ¦Наиме-¦Дата ¦Коли-¦Условный¦Услов-¦ Материал ¦Место¦Подпись лица, ¦ ¦нова- ¦уста-¦чест-¦проход, ¦ное +----------+уста-¦ответственного ¦ ¦ние ¦новки¦во ¦мм, тип,¦давле-¦мар-¦ ГОСТ¦новки¦за исправное ¦ ¦ ¦ ¦ ¦марка ¦ние, ¦ка ¦ или ¦ ¦состояние и ¦ ¦ ¦ ¦ ¦ ¦МПа ¦ ¦ ТУ ¦ ¦безопасную ¦ ¦ ¦ ¦ ¦ ¦(кгс/ ¦ ¦ ¦ ¦эксплуатацию ¦ ¦ ¦ ¦ ¦ ¦см2) ¦ ¦ ¦ ¦ ¦ +------+-----+-----+--------+------+----+-----+-----+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ +------+-----+-----+--------+------+----+-----+-----+----------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------+-----+-----+--------+------+----+-----+-----+-----------------
(стр. 16)
16. Сведения о замене и ремонте элементов котла, работающих под давлением
---------------------------------------------------------------------- ¦Дата и номер¦Сведения о замене и¦Подпись лица, ответственного за ¦ ¦ документа ¦ ремонте ¦исправное состояние и безопасную ¦ ¦ ¦ ¦эксплуатацию ¦ +------------+-------------------+-----------------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +------------+-------------------+-----------------------------------+ ¦ ¦ ¦ ¦ -------------+-------------------+------------------------------------
Примечание. Документы, подтверждающие качество вновь установленных (взамен изношенных) элементов котла, примененных при ремонте материалов, электродов, а также сварки, должны храниться наравне с паспортом.
(стр. 17 - 20)
17. Чертежи помещения котельной (план и поперечный разрез, а при необходимости и продольный разрез) и удостоверение о качестве монтажа прилагаются к настоящему паспорту
(стр. 21 - 60)
18. Результаты освидетельствования
---------------------------------------------------------------------- ¦Дата ¦Результаты освиде-¦ Разрешенное ¦Срок следующего освиде-¦ ¦освидетель-¦тельствования и ¦ давление, ¦тельствования ¦ ¦ствования ¦подпись лица, про-¦МПа (кгс/см2)¦ ¦ ¦ ¦водившего освиде- ¦ ¦ ¦ ¦ ¦тельствование ¦ ¦ ¦ +-----------+------------------+-------------+-----------------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ------------+------------------+-------------+------------------------ 19. Регистрация Котел (автономный пароперегреватель, экономайзер) зарегистрирован за N ______ в ________________________________________________________ (регистрирующий орган) В паспорте прошнуровано всего листов ____, в том числе чертежей на ____ листах и отдельных документов _____ листов согласно прилагаемой описи. __________________________________ ____________________ (должность, фамилия, имя, отчество (подпись) лица, зарегистрировавшего объект) М.П.
Источник - Постановление Госатомнадзора России № 4, Госгортехнадзора России № 98 от 19.06.2003
