Основные характеристики типа двигателя

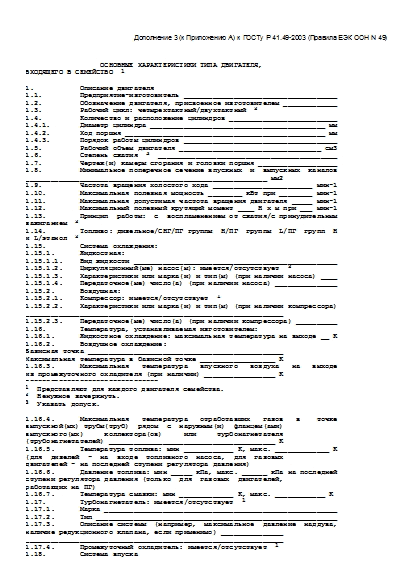

Дополнение 3 (к Приложению А) к ГОСТу Р 41.49-2003 (Правила ЕЭК ООН N 49)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТИПА ДВИГАТЕЛЯ, ВХОДЯЩЕГО В СЕМЕЙСТВО 1 1. Описание двигателя 1.1. Предприятие-изготовитель _____________________________________ 1.2. Обозначение двигателя, присвоенное изготовителем _____________ 1.3. Рабочий цикл: четырехтактный/двухтактный 2 1.4. Количество и расположение цилиндров __________________________ 1.4.1. Диаметр цилиндра __________________________________________ мм 1.4.2. Ход поршня ________________________________________________ мм 1.4.3. Порядок работы цилиндров _____________________________________ 1.5. Рабочий объем двигателя __________________________________ см3 1.6. Степень сжатия 3 ___________________________________________ 1.7. Чертеж(и) камеры сгорания и головки поршня ___________________ 1.8. Минимальное поперечное сечение впускных и выпускных каналов __________________________________________________________ мм2 1.9. Частота вращения холостого хода ________________________ мин-1 1.10. Максимальная полезная мощность ________ кВт при ________ мин-1 1.11. Максимальная допустимая частота вращения двигателя _____ мин-1 1.12. Максимальный полезный крутящий момент ____ Н x м при ___ мин-1 1.13. Принцип работы: с воспламенением от сжатия/с принудительным зажиганием 2 1.14. Топливо: дизельное/СНГ/ПГ группы H/ПГ группы L/ПГ групп H и L/этанол 2 1.15. Система охлаждения: 1.15.1. Жидкостная: 1.15.1.1. Вид жидкости _________________________________________________ 1.15.1.2. Циркуляционный(ые) насос(ы): имеется/отсутствует 2 1.15.1.3. Характеристики или марка(и) и тип(ы) (при наличии насоса) ____ 1.15.1.4. Передаточное(ые) число(а) (при наличии насоса) _______________ 1.15.2. Воздушная: 1.15.2.1. Компрессор: имеется/отсутствует 1 1.15.2.2. Характеристики или марка(и) и тип(ы) (при наличии компрессора) ______________________________________________________________ 1.15.2.3. Передаточное(ые) число(а) (при наличии компрессора) __________ 1.16. Температура, устанавливаемая изготовителем: 1.16.1. Жидкостное охлаждение: максимальная температура на выходе __ К 1.16.2. Воздушное охлаждение: Базисная точка _______________________________________________ Максимальная температура в базисной точке __________________ К 1.16.3. Максимальная температура впускного воздуха на выходе из промежуточного охладителя (при наличии) _________________ К -------------------------------- 1 Представляют для каждого двигателя семейства. 2 Ненужное зачеркнуть. 3 Указать допуск. 1.16.4. Максимальная температура отработавших газов в точке выпускной(ых) трубы(труб) рядом с наружным(и) фланцем(ами) выпускного(ых) коллектора(ов) или турбонагнетателя (трубонагнетателей) ________________________________________ К 1.16.5. Температура топлива: мин ____________ К, макс. _____________ К (для дизелей - на входе топливного насоса, для газовых двигателей - на последней ступени регулятора давления) 1.16.6. Давление топлива: мин _____ кПа, макс. ______ кПа на последней ступени регулятора давления (только для газовых двигателей, работающих на ПГ) 1.16.7. Температура смазки: мин _____________ К, макс. ____________ К 1.17. Турбонагнетатель: имеется/отсутствует 1 1.17.1. Марка ________________________________________________________ 1.17.2. Тип __________________________________________________________ 1.17.3. Описание системы (например, максимальное давление наддува, наличие редукционного клапана, если применимо) _______________ ______________________________________________________________ 1.17.4. Промежуточный охладитель: имеется/отсутствует 1 1.18. Система впуска Максимально допустимое разрежение на впуске при номинальной частоте вращения двигателя, 100-процентной нагрузке и условиях работы в соответствии с ГОСТ Р 41.24 _____________________ кПа 1.19. Система выпуска Максимальное противодавление, допустимое на выпуске, при номинальной частоте вращения двигателя, 100-процентной нагрузке и условиях работы в соответствии с ГОСТ Р 41.24 __________________________________________________________ кПа Объем системы выпуска ____________________________________ дм3 2. Средства, применяемые для ограничения выбросов вредных веществ 2.1. Устройство для рециркуляции картерных газов (описание и чертежи) ___________________________________________________ 2.2. Дополнительные устройства, ограничивающие выбросы вредных веществ (если таковые имеются и не упомянуты в другом пункте) ______________________________________________________________ 2.2.1. Каталитический нейтрализатор: имеется/отсутствует 1 2.2.1.1. Количество каталитических нейтрализаторов и элементов ________ 2.2.1.2. Размеры, форма и объем каталитического(их) нейтрализатора(ов) ______________________________________________________________ 2.2.1.3. Принцип действия катализатора ________________________________ 2.2.1.4. Суммарная загрузочная доза драгоценных металлов ______________ 2.2.1.5. Относительная концентрация ___________________________________ 2.2.1.6. Носитель катализатора (структура и материал) _________________ 2.2.1.7. Плотность ячеек наполнителя __________________________________ 2.2.1.8. Тип корпуса каталитического(их) нейтрализатора(ов) ___________ 2.2.1.9. Расположение каталитического(их) нейтрализатора(ов) (место и относительное положение в выпускном тракте) ________________ 2.2.2. Датчик кислорода: имеется/отсутствует 1 2.2.2.1. Тип __________________________________________________________ 2.2.3. Впрыск воздуха: да/нет 1 2.2.3.1. Тип (пульсирующая подача, компрессор и т.д.) _________________ 2.2.4. РОГ: да/нет 1 2.2.4.1. Характеристики (производительность и т.д.) ___________________ 2.2.5. Сажевый фильтр: имеется/отсутствует 1 2.2.5.1. Размеры, форма и емкость сажевого фильтра ____________________ 2.2.5.2. Тип и конструкция сажевого фильтра ___________________________ 2.2.5.3. Расположение (относительное положение в выпускном тракте) ____ 2.2.5.4. Метод или система регенерации: описание и/или чертеж _________ 2.2.6. Другие системы: имеются/отсутствуют 1 2.2.6.1. Описание и принцип работы ____________________________________ 3. Подача топлива 3.1. Дизельные двигатели: 3.1.1. Топливный насос ______________________________________________ Давление 2 ______________________ кПа или характеристика 1 3.1.2. Система впрыска 3.1.2.1. Топливный насос высокого давления: 3.1.2.1.1. Марка(и) _____________________________________________________ 3.1.2.1.2. Тип(ы) _______________________________________________________ 3.1.2.1.3. Производительность ______ мм3 2 за такт при частоте вращения двигателя ______________________________________________ мин-1 и максимальном значении впрыска или характеристика впрыска 1 , 2 _____________________________________________________ Указать используемый метод определения производительности: на двигателе/на насосном стенде 1 . Если предусмотрена регулировка давления впрыска, привести зависимость подачи топлива и давления впрыска от частоты вращения двигателя _____ 3.1.2.1.4. Опережение впрыска: 3.1.2.1.4.1. Диаграмма опережения впрыска 2 _____________________________ 3.1.2.1.4.2. Статическая регулировка фазы впрыска 2 _____________________ 3.1.2.2. Линия подачи топлива под давлением: 3.1.2.2.1. Длина _____________________________________________________ мм 3.1.2.2.2. Внутренний диаметр ________________________________________ мм 3.1.2.3. Форсунка(и): 3.1.2.3.1. Марка(и) _____________________________________________________ 3.1.2.3.2. Тип(ы) _______________________________________________________ 3.1.2.3.3. Давление в начальный момент впрыска ________ кПа или диаграмма изменения давления 1 , 2 __________________________________ 3.1.2.4. Регулятор: 3.1.2.4.1. Марка(и) _____________________________________________________ 3.1.2.4.2. Тип(ы) _______________________________________________________ 3.1.2.4.3. Частота вращения в момент прекращения подачи топлива при полной нагрузке ____________________________________ мин-1 3.1.2.4.4. Максимальная частота вращения без нагрузки _____________ мин-1 3.1.2.4.5. Частота вращения холостого хода ________________________ мин-1 3.1.3. Система пуска холодного двигателя: 3.1.3.1. Марка(и) _____________________________________________________ 3.1.3.2. Тип(ы) _______________________________________________________ 3.1.3.3. Описание _____________________________________________________ 3.1.3.4. Вспомогательное средство облегчения пуска: 3.1.3.4.1. Марка ________________________________________________________ 3.1.3.4.2. Тип __________________________________________________________ 3.2. Двигатели, работающие на газовом топливе 3.2.1. Топливо: природный газ/СНГ 1 3.2.2. Регулятор(ы) давления или испаритель/регулятор(ы) давления 1 : 3.2.2.1. Марка ________________________________________________________ 3.2.2.2. Тип(ы) _______________________________________________________ 3.2.2.3. Число ступеней снижения давления _____________________________ 3.2.2.4. Давление на последней ступени: мин _____ кПа, макс. _____ кПа 3.2.2.5. Число основных точек регулировки _____________________________ 3.2.2.6. Число точек регулировки холостого хода _______________________ 3.2.2.7. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.3. Топливная система: смесительное устройство/подача газа/впрыск жидкости/непосредственный впрыск 1 3.2.3.1. Регулирование состава смеси __________________________________ 3.2.3.2. Описание системы и/или диаграмма и чертежи ___________________ 3.2.3.3. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.4. Смесительное устройство: 3.2.4.1. Количество ___________________________________________________ 3.2.4.2. Марка(и) _____________________________________________________ 3.2.4.3. Тип(ы) _______________________________________________________ 3.2.4.4. Расположение _________________________________________________ 3.2.4.5. Возможности регулировки ______________________________________ 3.2.4.6. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.5. Впрыск во впускной коллектор: 3.2.5.1. Впрыск: одноточечный/многоточечный 1 3.2.5.2. Впрыск: непрерывный/синхронный/последовательный 1 3.2.5.3. Оборудование для впрыска: 3.2.5.3.1. Марка(и) _____________________________________________________ 3.2.5.3.2. Тип(ы) _______________________________________________________ 3.2.5.3.3. Возможности регулировки ______________________________________ 3.2.5.3.4. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.5.4. Подающий насос (если имеется): 3.2.5.4.1. Марка ________________________________________________________ 3.2.5.4.2. Тип(ы) _______________________________________________________ 3.2.5.4.3. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.5.5. Форсунка(и): 3.2.5.5.1. Марка(и) _____________________________________________________ 3.2.5.5.2. Тип(ы) _______________________________________________________ 3.2.5.5.3. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.6. Непосредственный впрыск: 3.2.6.1. Топливный насос/регулятор давления 1 : 3.2.6.1.1. Марка(и) _____________________________________________________ 3.2.6.1.2. Тип(ы) _______________________________________________________ 3.2.6.1.3. Регулировка впрыска: 3.2.6.1.4. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.6.2. Форсунка(и): 3.2.6.2.1. Марка(и) _____________________________________________________ 3.2.6.2.2. Тип(ы) _______________________________________________________ 3.2.6.2.3. Давление в начальный момент впрыска ________ кПа или диаграмма изменения давления 1 , 2 __________________________________ 3.2.6.2.4. &Номер сертификата соответствия требованиям ГОСТ Р& __________ 3.2.7. Электронный управляющий блок (ЭУБ): 3.2.7.1. Марка(и) _____________________________________________________ 3.2.7.2. Тип(ы) _______________________________________________________ 3.2.7.3. Возможности регулировки ______________________________________ 3.2.8. Оборудование, предназначенное непосредственно для работы на ПГ 3.2.8.1. Вариант 1 (только для случая выдачи &сертификатов соответствия& на двигатели, предназначенные для работы на топливе нескольких конкретных составов): 3.2.8.1.1. Состав топлива --------------------------------------------------------------------------- ¦ Компонент ¦ Молярная доля, % ¦ ¦ +----------------------------------------+ ¦ ¦ исходная ¦максимальная ¦ минимальная ¦ +--------------------------------+------------+-------------+-------------+ ¦ Метан (CH ) ¦ ¦ ¦ ¦ ¦ 4 ¦ ¦ ¦ ¦ +--------------------------------+------------+-------------+-------------+ ¦ Этан (C H ) ¦ ¦ ¦ ¦ ¦ 2 6 ¦ ¦ ¦ ¦ +--------------------------------+------------+-------------+-------------+ ¦ Пропан (C H ) ¦ ¦ ¦ ¦ ¦ 3 8 ¦ ¦ ¦ ¦ +--------------------------------+------------+-------------+-------------+ ¦ Бутан (C H ) ¦ ¦ ¦ ¦ ¦ 4 10 ¦ ¦ ¦ ¦ +--------------------------------+------------+-------------+-------------+ ¦ C5/C5+ ¦ ¦ ¦ ¦ +--------------------------------+------------+-------------+-------------+ ¦ Кислород (O ) ¦ ¦ ¦ ¦ ¦ 2 ¦ ¦ ¦ ¦ +--------------------------------+------------+-------------+-------------+ ¦ Инертный газ (N , He, и т.п.) ¦ ¦ ¦ ¦ ¦ 2 ¦ ¦ ¦ ¦ ---------------------------------+------------+-------------+-------------- 3.2.8.1.2. Форсунка(и): 3.2.8.1.2.1. Марка(и) _____________________________________________________ 3.2.8.1.2.2. Тип(ы) _______________________________________________________ 3.2.8.1.3. Прочее (если применимо) ______________________________________ 3.2.8.2. Вариант 2 (только в случае выдачи &сертификатов соответствия& для работы на топливе нескольких конкретных составов) ________ 4. Газораспределение 4.1. Максимальный ход клапанов и фазовые углы открытия и закрытия, определяемые относительно "мертвых" точек или эквивалентные данные _______________________________________________________ 4.2. Нормируемые и/или устанавливаемые диапазоны значений 1 ______________________________________________________________ 5. Система зажигания (только двигатели с искровым зажиганием) 5.1. Тип системы зажигания: общая катушка и свечи зажигания/отдельная катушка и свечи зажигания/катушка на свече/другое (указать) 1 5.2. Устройство управления зажиганием: 5.2.1. Марка(и) _____________________________________________________ 5.2.2. Тип(ы) _______________________________________________________ 5.3. Диаграмма опережения зажигания/многопараметрическая характеристика угла опережения зажигания 1 , 2 ____________ 5.4. Регулировка момента зажигания 2 ____________ градусов до ВМТ при частоте вращения ______________ мин-1 и понижении давления впуска ___________________________________________________ кПа 5.5. Свечи зажигания: 5.5.1. Марка(и) _____________________________________________________ 5.5.2. Тип(ы) _______________________________________________________ 5.5.3. Установка зазора _____________________________________________ 5.6. Катушка(и) зажигания: 5.6.1. Марка(и) _____________________________________________________ 5.6.2. Тип(ы) _______________________________________________________ -------------------------------- 1 Ненужное зачеркнуть. 2 Указать допуск.
Источник - Постановление Госстандарта России от 10.12.2003 № 362-ст
