Методические требования к проведению неразрушающего контроля

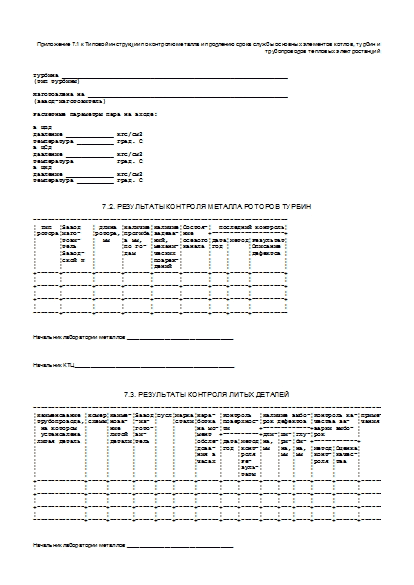

Приложение 7.1 к Типовой инструкции по контролю металла и продлению срока службы основных элементов котлов, турбин и трубопроводов тепловых электростанций



Турбина ______________________________________________________________
(тип турбины)

Изготовлена на _______________________________________________________
(завод-изготовитель)

Расчетные параметры пара на входе:

в ЦВД
давление _____________ кгс/см2
температура __________ град. C
в ЦСД
давление _____________ кгс/см2
температура __________ град. C
в ЦНД
давление _____________ кгс/см2
температура __________ град. C


7.2. Результаты контроля металла роторов турбин

----------------------------------------------------------------------
¦ Тип  ¦Завод   ¦ Длина ¦Наличие¦Наличие¦Состоя-¦  Последний контроль¦
¦ротора¦изго-   ¦ротора,¦прогиба¦задева-¦ние    +--------------------+
¦      ¦тови-   ¦  мм   ¦в мм,  ¦ний,   ¦осевого¦Дата¦Метод¦Результат¦
¦      ¦тель    ¦       ¦по го- ¦механи-¦канала ¦Год ¦     ¦Описание ¦
¦      ¦Завод-  ¦       ¦дам    ¦ческих ¦       ¦    ¦     ¦дефектов ¦
¦      ¦ской N  ¦       ¦       ¦повреж-¦       ¦    ¦     ¦         ¦
¦      ¦        ¦       ¦       ¦дений  ¦       ¦    ¦     ¦         ¦
+------+--------+-------+-------+-------+-------+----+-----+---------+
¦      ¦        ¦       ¦       ¦       ¦       ¦    ¦     ¦         ¦
+------+--------+-------+-------+-------+-------+----+-----+---------+
¦      ¦        ¦       ¦       ¦       ¦       ¦    ¦     ¦         ¦
+------+--------+-------+-------+-------+-------+----+-----+---------+
¦      ¦        ¦       ¦       ¦       ¦       ¦    ¦     ¦         ¦
-------+--------+-------+-------+-------+-------+----+-----+----------


Начальник лаборатории металлов __________________________________



Начальник КТЦ ___________________________________________________



7.3. Результаты контроля литых деталей

-------------------------------------------------------------------------------------------------
¦Наименование ¦Номер¦Наиме-¦Завод¦Dусл¦Марка¦Нара- ¦Контроль  ¦Наличие выбо-¦Контроль ка-¦Приме-¦
¦трубопровода,¦схемы¦нова- ¦-из- ¦    ¦стали¦ботка ¦поверхнос-¦рок дефектов ¦чества за-  ¦чания ¦
¦ на котором  ¦     ¦ние   ¦гото-¦    ¦     ¦на мо-¦ти        +-------------+варки выбо- ¦      ¦
¦ установлена ¦     ¦литой ¦ви-  ¦    ¦     ¦мент  +----------+Дли-¦Ши-¦Глу-¦рок         ¦      ¦
¦литая деталь ¦     ¦детали¦тель ¦    ¦     ¦обсле-¦Дата¦Метод¦на, ¦ри-¦би- +------------+      ¦
¦             ¦     ¦      ¦     ¦    ¦     ¦дова- ¦Год ¦конт-¦мм  ¦на,¦на, ¦Метод¦Оценка¦      ¦
¦             ¦     ¦      ¦     ¦    ¦     ¦ния в ¦    ¦роля ¦    ¦мм ¦мм  ¦конт-¦качес-¦      ¦
¦             ¦     ¦      ¦     ¦    ¦     ¦часах ¦    ¦Ре-  ¦    ¦   ¦    ¦роля ¦тва   ¦      ¦
¦             ¦     ¦      ¦     ¦    ¦     ¦      ¦    ¦зуль-¦    ¦   ¦    ¦     ¦      ¦      ¦
¦             ¦     ¦      ¦     ¦    ¦     ¦      ¦    ¦таты ¦    ¦   ¦    ¦     ¦      ¦      ¦
+-------------+-----+------+-----+----+-----+------+----+-----+----+---+----+-----+------+------+
¦             ¦     ¦      ¦     ¦    ¦     ¦      ¦    ¦     ¦    ¦   ¦    ¦     ¦      ¦      ¦
+-------------+-----+------+-----+----+-----+------+----+-----+----+---+----+-----+------+------+
¦             ¦     ¦      ¦     ¦    ¦     ¦      ¦    ¦     ¦    ¦   ¦    ¦     ¦      ¦      ¦
+-------------+-----+------+-----+----+-----+------+----+-----+----+---+----+-----+------+------+
¦             ¦     ¦      ¦     ¦    ¦     ¦      ¦    ¦     ¦    ¦   ¦    ¦     ¦      ¦      ¦
--------------+-----+------+-----+----+-----+------+----+-----+----+---+----+-----+------+-------


Начальник лаборатории металлов __________________________________



Начальник КТЦ ___________________________________________________



7.4. Результаты контроля металла насадных дисков

----------------------------------------------------------------------
¦ Тип   ¦Номер   ¦Нара-    ¦ Визуальный   ¦Результаты дефектоскопи-  ¦
¦ротора ¦ступени ¦ботка, ч ¦   осмотр     ¦ческого контроля          ¦
¦       ¦        ¦         +--------------+--------------------------+
¦       ¦        ¦         ¦Наличие¦Кор-  ¦Метод¦Контроли-¦Координаты¦
¦       ¦        ¦         ¦задева-¦розия ¦конт-¦руемая   ¦и размеры ¦
¦       ¦        ¦         ¦ний    ¦      ¦роля ¦зона     ¦ дефектов ¦
+-------+--------+---------+-------+------+-----+---------+----------+
¦       ¦        ¦         ¦       ¦      ¦     ¦         ¦          ¦
¦       ¦        ¦         ¦       ¦      ¦     ¦         ¦          ¦


Начальник лаборатории металлов (ф.и.о., подпись)



Начальник КГЦ (ф.и.о., подпись)



7.5. Результаты контроля металла рабочих лопаток

----------------------------------------------------------------------
¦Тип  ¦Номер ¦Нара-  ¦     Визуальный осмотр    ¦Результаты дефек-   ¦
¦ро-  ¦сту-  ¦ботка, +--------------------------+тоскопического      ¦
¦тора ¦пени  ¦ч      ¦Нали-¦Наличие¦Наличие¦Сос-¦контроля            ¦
¦     ¦      ¦       ¦чие  ¦механи-¦эрозии ¦тоя-+--------------------+
¦     ¦      ¦       ¦кор- ¦ческих ¦и сос- ¦ние ¦Метод¦Зона  ¦Разме- ¦
¦     ¦      ¦       ¦ро-  ¦повреж-¦тояние ¦бан-¦конт-¦распо-¦ры     ¦
¦     ¦      ¦       ¦зии, ¦дений  ¦защит- ¦дажа¦роля ¦ложе- ¦тре-   ¦
¦     ¦      ¦       ¦балл ¦       ¦ных    ¦и   ¦     ¦ния   ¦щин,   ¦
¦     ¦      ¦       ¦     ¦       ¦пластин¦про-¦     ¦трещин¦мм     ¦
¦     ¦      ¦       ¦     ¦       ¦       ¦во- ¦     ¦      ¦       ¦
¦     ¦      ¦       ¦     ¦       ¦       ¦локи¦     ¦      ¦       ¦
+-----+------+-------+-----+-------+-------+----+-----+------+-------+
¦     ¦      ¦       ¦     ¦       ¦       ¦    ¦     ¦      ¦       ¦
¦     ¦      ¦       ¦     ¦       ¦       ¦    ¦     ¦      ¦       ¦


Начальник лаборатории металлов (ф.и.о., подпись)



Начальник КГЦ (ф.и.о., подпись)



7.6. Результаты контроля металла диафрагм

----------------------------------------------------------------------
¦Тип  ¦Номер ¦Нара-  ¦     Визуальный осмотр    ¦Результаты дефек-   ¦
¦ци-  ¦сту-  ¦ботка, +--------------------------+тоскопического      ¦
¦лин- ¦пени  ¦ч      ¦Нали-¦Наличие   ¦Состояние¦контроля            ¦
¦дра  ¦      ¦       ¦чие  ¦коррозии  ¦фиксирую-+--------------------+
¦     ¦      ¦       ¦заде-¦направляю-¦щих дета-¦Метод¦Кон-  ¦Разме- ¦
¦     ¦      ¦       ¦ваний¦щих лопа- ¦лей      ¦конт-¦троли-¦ры     ¦
¦     ¦      ¦       ¦     ¦ток       ¦         ¦роля ¦руемая¦дефек- ¦
¦     ¦      ¦       ¦     ¦          ¦         ¦     ¦зона  ¦тов    ¦
+-----+------+-------+-----+----------+---------+-----+------+-------+
¦     ¦      ¦       ¦     ¦          ¦         ¦     ¦      ¦       ¦
¦     ¦      ¦       ¦     ¦          ¦         ¦     ¦      ¦       ¦


Начальник лаборатории металлов (ф.и.о., подпись)



Начальник КТЦ (ф.и.о., подпись)



7.7. Результаты контроля пароперепускных труб турбины

-------------------------------------------------------------------------------------------
¦Пере-¦Номер¦Типо-¦Ради-¦Марка¦             Измерения и контроль сплошности               ¦
¦пуск-¦схемы¦разм-¦ус   ¦стали+-----------------------------------------------------------+
¦ная  ¦     ¦еры, ¦гиба,¦     ¦Дата¦Органи-¦Нара- ¦Толщи-¦Макси-¦Визу-¦   Дефектоскопия   ¦
¦труба¦     ¦мм   ¦мм   ¦     ¦    ¦зация, ¦ботка ¦на    ¦маль- ¦аль- +-------------------+
¦из __¦     +-----+     ¦     ¦    ¦прово- ¦на мо-¦стенки¦ная   ¦ный  ¦Метод¦Описа-¦Оценка¦
¦в ___¦     ¦D ¦S ¦     ¦     ¦    ¦дившая ¦мент  ¦растя-¦оваль-¦ос-  ¦     ¦ние   ¦качес-¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦конт-  ¦конт- ¦нутой ¦ность,¦мотр,¦     ¦дефек-¦тва   ¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦роль.  ¦роля, ¦зоны, ¦%     ¦опи- ¦     ¦тов   ¦      ¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦Номер  ¦ч     ¦мм    ¦      ¦сание¦     ¦      ¦      ¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦заклю- ¦      ¦      ¦      ¦де-  ¦     ¦      ¦      ¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦чения  ¦      ¦      ¦      ¦фек- ¦     ¦      ¦      ¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦       ¦      ¦      ¦      ¦тов  ¦     ¦      ¦      ¦
+-----+-----+--+--+-----+-----+----+-------+------+------+------+-----+-----+------+------+
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦       ¦      ¦      ¦      ¦     ¦     ¦      ¦      ¦
¦     ¦     ¦  ¦  ¦     ¦     ¦    ¦       ¦      ¦      ¦      ¦     ¦     ¦      ¦      ¦


Начальник лаборатории металлов (ф.и.о., подпись)



Начальник КТЦ (ф.и.о., подпись)



Источник - Постановление Госгортехнадзора России от 18.06.2003 № 94
