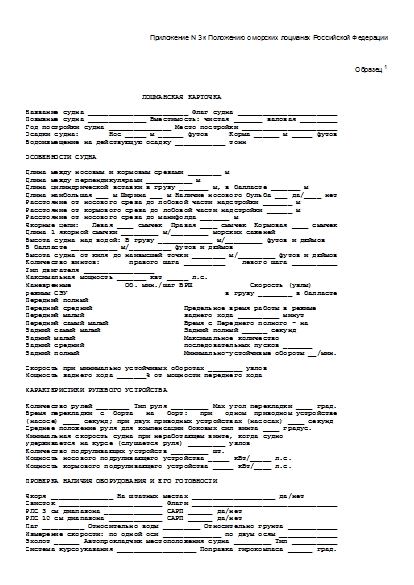

Лоцманская карточка судна (образец)

Приложение N 3 к Положению о морских лоцманах Российской Федерации

Образец ¹

                            ЛОЦМАНСКАЯ КАРТОЧКА

Название судна ________________________ Флаг судна ________________________
Позывные судна ______________ Вместимость: чистая _______ валовая _________
Год постройки судна _______________ Место постройки _______________________
Осадки судна:       Нос _____ м ______ футов     Корма ______ м _____ футов
Водоизмещение на действующую осадку ____________ тонн

ОСОБЕННОСТИ СУДНА

Длина между носовым и кормовым срезами ________ м
Длина между перпендикулярами ___________ м
Длина цилиндрической вставки в грузу _______ м, в балласте _______ м
Длина наибольшая ___ м Ширина ___ м Наличие носового бульба ___ да/____ нет
Расстояние от носового среза до лобовой части надстройки _______ м
Расстояние от кормового среза до лобовой части надстройки ______ м
Расстояние от носового среза до манифолда _______ м
Якорные цепи:   Левая ____ смычек  Правая ____ смычек  Кормовая ____ смычек
Длина 1 якорной смычки _________ м/_________ морских саженей
Высота судна над водой: В грузу _____________ м/_________ футов и дюймов
В балласте ___________ м/__________ футов и дюймов
Высота судна от киля до наивысшей точки ________ м/_________ футов и дюймов
Количество винтов:       правого шага __________    левого шага ___________
Тип двигателя _________________
Максимальная мощность _______ квт _____ л.с.
Маневренные             Об. мин./шаг ВРШ              Скорость (узлы)
режимы СЭУ                                      в грузу ________ в балласте
Передний полный
Передний средний                      Предельное время работы в режиме
Передний малый                        заднего хода __________ минут
Передний самый малый                  Время с Переднего полного - на
Задний самый малый                    Задний полный ______ секунд
Задний малый                          Максимальное количество
Задний средний                        последовательных пусков _______
Задний полный                         Минимально-устойчивые обороты __/мин.

Скорость при минимально устойчивых оборотах ________ узлов
Мощность заднего хода _______% от мощности переднего хода

ХАРАКТЕРИСТИКИ РУЛЕВОГО УСТРОЙСТВА

Количество рулей ________ Тип руля _________ Max угол перекладки ____ град.
Время перекладки  с  борта   на   борт:   при   одном  приводном устройстве
(насосе) ____ секунд; при двух приводных устройствах (насосах) ____ секунд
Среднее положение руля для компенсации боковых сил винта ____ градус.
Минимальная скорость судна при неработающем винте, когда судно
удерживается на курсе (слушается руля) _________ узлов
Количество подруливающих устройств _________ шт.
Мощность носового подруливающего устройства _____ кВт/_____ л.с.
Мощность кормового подруливающего устройства _____ кВт/____ л.с.

ПРОВЕРКА НАЛИЧИЯ ОБОРУДОВАНИЯ И ЕГО ГОТОВНОСТИ

Якоря _______________ На штатных местах ____________________ да/нет
Свисток _________________________ Флаги ___________________________________
РЛС 3 см диапазона ______________ САРП ______ да/нет
РЛС 10 см диапазона _____________ САРП ______ да/нет
Лаг __________ Относительно воды _________ Относительно грунта ____________
Измерение скорости: по одной оси ______________ по двум осям ______________
Эхолот ______ Автопрокладчик местоположения судна _________ Тип ___________
Система курсоуказания ___________________ Поправка гирокомпаса ______ град.
Число работающих приводных устройств руля _________________________________
Указатели руля: Аксиометр __________ Тахометр скорости поворота ___________
Машинные телеграфы ______________________ УКВ радиосвязь __________________
Системы спутниковой/радионавигации ______________ Тип _____________________
Швартовные лебедки и тросы ________________________________________________

НАЛИЧИЕ ДЕФЕКТОВ В ОБОРУДОВАНИИ

___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________

ДРУГАЯ ВАЖНАЯ ИНФОРМАЦИЯ

___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________

Дата _________________ 20__ г.                   Ф.И.О.
капитана судна ___________

Подпись __________________

Источник - Приказ Минтранса России от 22.07.2008 № 112 (с изменениями и дополнениями на 2010 год)
