Карта метода труда (образец заполнения)

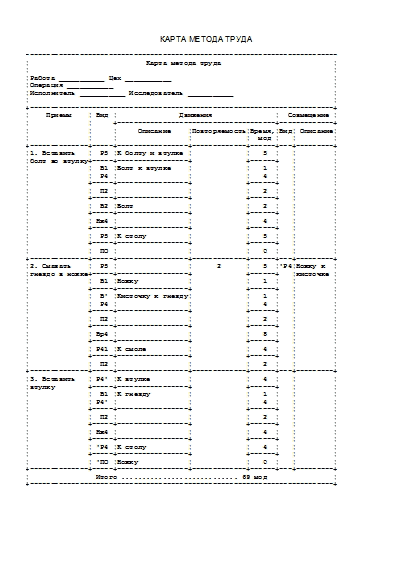

Карта метода труда

---------------------------------------------------------------------------
¦                            Карта метода труда                           ¦
¦                                                                         ¦
¦Работа ___________ Цех ___________                                       ¦
¦Операция ___________                                                     ¦
¦Исполнитель ___________ Исследователь ___________                        ¦
¦                                                                         ¦
+-------------------------------------------------------------------------+
¦    Приемы    ¦ Вид ¦               Движения               ¦  Совмещение ¦
¦              ¦     +--------------------------------------+-------------+
¦              ¦     ¦     Описание    ¦Повторяемость¦Время,¦Вид¦ Описание¦
¦              ¦     ¦                 ¦             ¦  мод ¦   ¦         ¦
+--------------+-----+-----------------+-------------+------+---+---------+
¦1. Вставить   ¦  Р5 ¦К болту и втулке ¦             ¦   5  ¦   ¦         ¦
¦болт во втулку+-----+-----------------+             +------+   ¦         ¦
¦              ¦  В1 ¦Болт к втулке    ¦             ¦   1  ¦   ¦         ¦
¦              ¦  Р4 ¦                 ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  П2 ¦                 ¦             ¦   2  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  В2 ¦Болт             ¦             ¦   2  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦ Нж4 ¦                 ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  Р5 ¦К столу          ¦             ¦   5  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  ПО ¦                 ¦             ¦   0  ¦   ¦         ¦
+--------------+-----+-----------------+-------------+------+---+---------+
¦2. Смазать    ¦  Р5 ¦                 ¦      2      ¦   5  ¦'Р4¦Ножку к  ¦
¦гнездо в ножке+-----+-----------------+             +------+   ¦кисточке ¦
¦              ¦  В1 ¦Ножку            ¦             ¦   1  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  В' ¦Кисточку к гнезду¦             ¦   1  ¦   ¦         ¦
¦              ¦  Р4 ¦                 ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  П2 ¦                 ¦             ¦   2  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦ Вр4 ¦                 ¦             ¦   8  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦ Р41 ¦К смоле          ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  П2 ¦                 ¦             ¦   2  ¦   ¦         ¦
+--------------+-----+-----------------+-------------+------+---+---------+
¦3. Вставить   ¦ Р4' ¦К втулке         ¦             ¦   4  ¦   ¦         ¦
¦втулку        +-----+-----------------+             +------+   ¦         ¦
¦              ¦  В1 ¦К гнезду         ¦             ¦   1  ¦   ¦         ¦
¦              ¦ Р4' ¦                 ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦  П2 ¦                 ¦             ¦   2  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦ Нж4 ¦                 ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦ 'Р4 ¦К столу          ¦             ¦   4  ¦   ¦         ¦
¦              +-----+-----------------+             +------+   ¦         ¦
¦              ¦ 'ПО ¦Ножку            ¦             ¦   0  ¦   ¦         ¦
+--------------+-----+-----------------+-------------+------+---+---------+
¦                Итого ............................ 69 мод                ¦
+-------------------------------------------------------------------------+
¦     Проверил начальник ОТЗ ___________________ 69 x (1 / 8) = 8,9 с     ¦
---------------------------------------------------------------------------

Источник - "Нормирование и оплата труда на автомобильном транспорте", 2012, № 10
