Исходные данные для подготовки заключения экспертизы возможности использования радиоэлектронных средств и их электромагнитной совместимости с действующими и планируемыми для использования радиоэлектронными средствами для земной станции спутниковой связи (ЗССС). Форма № ИД-ЗС

Приложение N 2-1 к Приложению N 2 (в ред. Решения ГКРЧ при Минкомсвязи России от 11.12.2013 N 13-22-07)

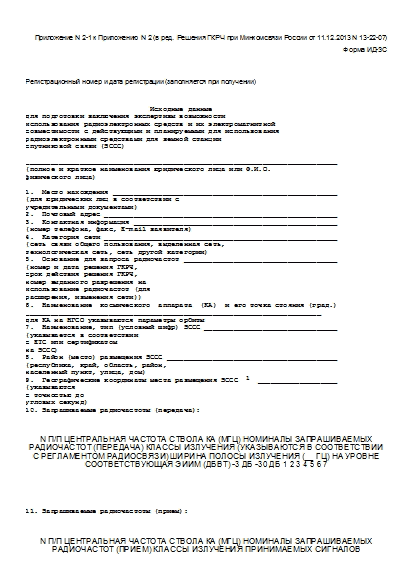

Форма ИД-ЗС

Регистрационный номер и дата регистрации (заполняется при получении)

                              Исходные данные
для подготовки заключения экспертизы возможности
использования радиоэлектронных средств и их электромагнитной
совместимости с действующими и планируемыми для использования
радиоэлектронными средствами для земной станции
спутниковой связи (ЗССС)

___________________________________________________________________________
(полное и краткое наименования юридического лица или Ф.И.О.
физического лица)

1.  Место нахождения ______________________________________________________
(для юридических лиц в соответствии с
учредительными документами)
2.  Почтовый адрес ________________________________________________________
3.  Контактная информация _________________________________________________
(номер телефона, факс, E-mail заявителя)
4.  Категория сети ________________________________________________________
(сеть связи общего пользования, выделенная сеть,
технологическая сеть, сеть другой категории)
5.  Основание для запроса радиочастот _____________________________________
(номер и дата решения ГКРЧ,
срок действия решения ГКРЧ,
номер выданного разрешения на
использование радиочастот (для
расширения, изменения сети))
6.  Наименование  космического  аппарата  (КА)  и его точка стояния (град.)
_______________________________________________________________________
для КА на НГСО указываются параметры орбиты
7.  Наименование, тип (условный шифр) ЗССС ________________________________
(указывается в соответствии
с ЕТС или сертификатом
на ЗССС)
8.  Район (место) размещения ЗССС _________________________________________
(республика, край, область, район,
населенный пункт, улица, дом)
9.  Географические координаты места размещения ЗССС  1  ___________________
(указываются
с точностью до
угловых секунд)
10. Запрашиваемые радиочастоты (передача):

N п/п Центральная частота ствола КА (МГц) Номиналы запрашиваемых радиочастот (передача) Классы излучения (указываются в соответствии с Регламентом радиосвязи) Ширина полосы излучения (__ Гц) на уровне Соответствующая ЭИИМ (дБВт) -3 дБ -30 дБ 1 2 3 4 5 6 7

11. Запрашиваемые радиочастоты (прием):

N п/п Центральная частота ствола КА (МГц) Номиналы запрашиваемых радиочастот (прием) Классы излучения принимаемых сигналов (указываются в соответствии с Регламентом радиосвязи) Соответствующая чувствительность приемника (дБВт) Защитное отношение к помехе (дБ) пороговая реальная 1 2 3 4 5 6 7

12. Суммарная мощность одновременно излучаемых несущих (дБВт) _____________
13. Тип антенны ___________________________________________________________
(однозеркальная/двухзеркальная; офсетная/прямофокусная)
14. Диаметр (размер) антенны (м) __________________________________________
(с точностью до десятых долей)
15. Поляризация ___________________________________________________________
(передача/прием)
16. Коэффициент усиления антенны (дБ) _____________________________________
(передача/прием)
17. Азимут главного лепестка излучения антенны ____________________________
(с точностью до сотых долей
градуса в десятичном
исчислении)
18. Угол места главного лепестка излучения антенны ________________________
(с точностью до сотых
долей градуса в
десятичном исчислении)
19. Высота подвеса фазового центра антенны над поверхностью Земли (м) _____
20. Высота основания антенной опоры над уровнем моря (м) __________________
21. Минимальное  расстояние  антенны  от  места   размещения   до   границы
сопредельного государства (км) ________________________________________
22. Потери в антенно-волноводном тракте (дБ) ______________________________
(передача/прием)
23. Максимальный   допустимый   уровень   входной   мощности,   при котором
коэффициент усиления МШУ уменьшается на 1 дБ (дБВт) ___________________
24. Значение частот полосы пропускания МШУ (МГц) __________________________
25. Ширина полосы пропускания по промежуточной частоте приемника (МГц) ____
26. Эквивалентная шумовая температура приемника в  градусах   Кельвина (K°)
_______________________________________________________________________
27. Описание диаграммы направленности антенны G (Q) _______________________
(указывается формула,
таблица или ссылка
на действующую
Рекомендацию МСЭ-Р)
28. Проведение международно-правовой защиты номиналов радиочастот на  прием
_______________________________________________________________________
(требуется/не требуется)
29. Получение международного   признания   права  использования радиочастот
_______________________________________________________________________
(требуется/не требуется)
30. Использование   заявленных   номиналов   радиочастот  для международной
радиосвязи ____________________________________________________________
(требуется/не требуется)

Банковские реквизиты:

Расчетный счет ____________________________________________________________
Наименование и адрес банка ________________________________________________
Кор. счет _________________________________________________________________
БИК ______ ИНН/КПП _____________ ОКВЭД ________________ ОКПО ______________
Тип казначейства, название, область, ИНН __________________________________
(заполняется при оплате работ
казначейством)
ОФК _______________ УФК _____________________ л/с _________________________

Подпись: должность, ФИО ___________________________________________________
(руководитель юридического лица или физическое
лицо)

"__" ___________ 20__ г.

М.П.

Примечание:    1. Исходные данные представляются в 1 экземпляре.
2.   К   каждому   экземпляру  исходных  данных  прилагается
выкопировка   карты   масштаба   1:200000   или  крупнее,  с
обозначением  места  размещения ЗССС в виде перекрестия. Для
перевозимых ЗССС выкопировка карты не прилагается.
3.  В  п.  8  для перевозимых ЗССС "населенный пункт, улица,
дом" не указываются.
Пункты 9, 17, 18, 20, 21, 28, 29 и 30 для  перевозимых  ЗССС
не заполняются.
4. В  пунктах 10  и  11  указываются  номиналы  радиочастот,
предоставленные  владельцем  (оператором) частотного ресурса
космического  аппарата,  а  для  Центральной  ЗССС VSAT-сети
дополнительно      указываются      полосы      радиочастот,
предоставленные абонентским VSAT-станциям.
5. Копия письма от владельца (оператора) частотного  ресурса
космического аппарата о предоставлении указанных в п.  10  и
11 номиналов радиочастот для ЗССС, а  для  Центральной  ЗССС
VSAT-сети  полос  радиочастот,  предоставленных  абонентским
VSAT-станциям.
6. Проект  частотно-территориального  плана  земной  станции
спутниковой  службы  представляется  также  на   электронном
носителе в формате MS Excel.

Источник - Решение ГКРЧ при Минкомсвязи России от 20.12.2011 № 11-13-02 (с изменениями и дополнениями на 2014 год)
