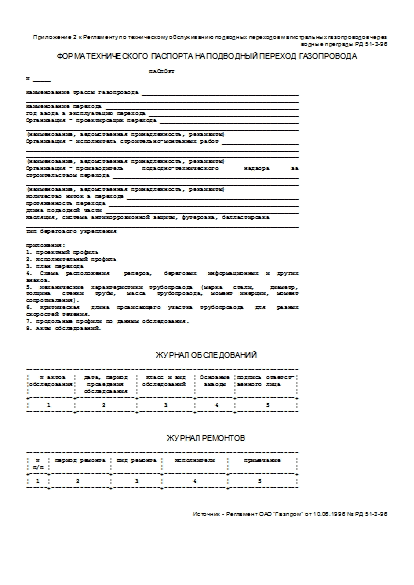

ФОРМА ТЕХНИЧЕСКОГО ПАСПОРТА НА ПОДВОДНЫЙ ПЕРЕХОД ГАЗОПРОВОДА

                                  ПАСПОРТ
N _____

Наименование трассы газопровода ___________________________________________
___________________________________________________________________________
Наименование перехода _____________________________________________________
Год ввода в эксплуатацию перехода _________________________________________
Организация - проектировщик перехода ______________________________________
___________________________________________________________________________
(наименование, ведомственная принадлежность, реквизиты)
Организация - исполнитель строительно-монтажных работ _____________________
___________________________________________________________________________
___________________________________________________________________________
(наименование, ведомственная принадлежность, реквизиты)
Организация - производитель     подводно-технического       надзора      за
строительством перехода ___________________________________________________
___________________________________________________________________________
(наименование, ведомственная принадлежность, реквизиты)
Количество ниток в переходе _______________________________________________
Протяженность перехода ____________________________________________________
Длина подводной части _____________________________________________________
Изоляция, система антикоррозионной защиты, футеровка, балластировка
___________________________________________________________________________
Тип берегового укрепления

Приложения:
1. Проектный профиль
2. Исполнительный профиль
3. План перехода
4.  Схема  расположения    реперов,   береговых   информационных  и  других
знаков.
5.  Механические  характеристики  трубопровода  (марка   стали,    диаметр,
толщина   стенки   трубы,   масса   трубопровода,  момент  инерции,  момент
сопротивления).
6.  Критическая   длина  провисающего  участка  трубопровода   для   разных
скоростей течения.
7. Продольные профили по данным обследования.
8. Акты обследований.

ЖУРНАЛ ОБСЛЕДОВАНИЙ

---------------------------------------------------------------------------
¦   N актов  ¦  Дата, период  ¦  Класс и вид  ¦ Основные ¦Подпись ответст-¦
¦обследования¦   проведения   ¦ обследований  ¦  выводы  ¦венного лица    ¦
¦            ¦  обследования  ¦               ¦          ¦                ¦
+------------+----------------+---------------+----------+----------------+
¦     1      ¦       2        ¦       3       ¦     4    ¦        5       ¦
-------------+----------------+---------------+----------+-----------------

ЖУРНАЛ РЕМОНТОВ

---------------------------------------------------------------------------
¦  N  ¦ Период ремонта ¦ Вид ремонта ¦   Исполнители   ¦    Примечание    ¦
¦ п/п ¦                ¦             ¦                 ¦                  ¦
+-----+----------------+-------------+-----------------+------------------+
¦  1  ¦       2        ¦      3      ¦        4        ¦        5         ¦
------+----------------+-------------+-----------------+-------------------
