Форма рабочей карты экспертного обследования компрессорной установки, используемой на угольных шахтах и рудниках
Приложение N 2 к Методическим рекомендациям о порядке проведения экспертизы промышленной безопасности компрессорных установок, используемых на угольных шахтах и рудниках. РД-15-13-2008

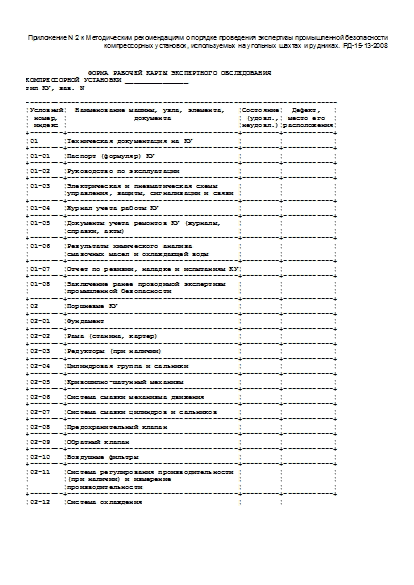

ФОРМА РАБОЧЕЙ КАРТЫ ЭКСПЕРТНОГО ОБСЛЕДОВАНИЯ КОМПРЕССОРНОЙ УСТАНОВКИ _______________ тип КУ, зав. N --------------------------------------------------------------------------- ¦Условный¦ Наименование машины, узла, элемента, ¦Состояние¦ Дефект, ¦ ¦ номер, ¦ документа ¦ (удовл.,¦ место его ¦ ¦ индекс ¦ ¦неудовл.)¦расположения¦ +--------+-----------------------------------------+---------+------------+ ¦01 ¦Техническая документация на КУ ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-01 ¦Паспорт (формуляр) КУ ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-02 ¦Руководство по эксплуатации ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-03 ¦Электрическая и пневматическая схемы ¦ ¦ ¦ ¦ ¦управления, защиты, сигнализации и связи ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-04 ¦Журнал учета работы КУ ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-05 ¦Документы учета ремонтов КУ (журналы, ¦ ¦ ¦ ¦ ¦справки, акты) ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-06 ¦Результаты химического анализа ¦ ¦ ¦ ¦ ¦смазочных масел и охлаждающей воды ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-07 ¦Отчет по ревизии, наладке и испытаниям КУ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦01-08 ¦Заключение ранее проводимой экспертизы ¦ ¦ ¦ ¦ ¦промышленной безопасности ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02 ¦Поршневые КУ ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-01 ¦Фундамент ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-02 ¦Рама (станина, картер) ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-03 ¦Редукторы (при наличии) ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-04 ¦Цилиндровая группа и сальники ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-05 ¦Кривошипно-шатунный механизм ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-06 ¦Система смазки механизма движения ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-07 ¦Система смазки цилиндров и сальников ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-08 ¦Предохранительный клапан ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-09 ¦Обратный клапан ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-10 ¦Воздушные фильтры ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-11 ¦Система регулирования производительности ¦ ¦ ¦ ¦ ¦(при наличии) и измерение ¦ ¦ ¦ ¦ ¦производительности ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-12 ¦Система охлаждения ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-13 ¦Система очистки поступающего воздуха ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-14 ¦Электродвигатель ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-15 ¦Высоковольтное распредустройство ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-16 ¦Контрольно-измерительные приборы, ¦ ¦ ¦ ¦ ¦аппаратура защит, блокировок и ¦ ¦ ¦ ¦ ¦сигнализации ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-17 ¦Заземление ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦02-18 ¦Проверка наличия нагаромасляных отложений¦ ¦ ¦ ¦ ¦в нагнетательных полостях компрессора ¦ ¦ ¦ ¦ ¦и примыкающих к КУ трубопроводах сжатого ¦ ¦ ¦ ¦ ¦воздуха ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03 ¦Турбокомпрессоры ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-01 ¦Фундамент ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-02 ¦Рама ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-03 ¦Редуктор ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-04 ¦Ротор (вал с лопатками, подшипники, ¦ ¦ ¦ ¦ ¦опорный диск, лабиринтные уплотнения) ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-05 ¦Направляющий аппарат ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-06 ¦Соединительные муфты ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-07 ¦Система смазки ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-08 ¦Воздушный фильтр ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-09 ¦Система регулирования производительности ¦ ¦ ¦ ¦ ¦и измерения производительности ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-10 ¦Обратный клапан нагнетательного ¦ ¦ ¦ ¦ ¦трубопровода ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-11 ¦Воздухоохладители ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-12 ¦Электродвигатель ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-13 ¦Высоковольтное распредустройство ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-14 ¦Контрольно-измерительные приборы, ¦ ¦ ¦ ¦ ¦аппаратура защит, блокировок и ¦ ¦ ¦ ¦ ¦сигнализации ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦03-15 ¦Заземление ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04 ¦Винтовые КУ ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-01 ¦Фундамент ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-01 ¦Рама ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-02 ¦Компрессорный блок ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-03 ¦Механическая часть (вал, подшипники, ¦ ¦ ¦ ¦ ¦соединительные муфты) ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-04 ¦Блок охлаждения ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-05 ¦Маслоотделитель ¦ ¦ ¦ ¦ ¦Система смазки ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-06 ¦Система очистки поступающего воздуха ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-07 ¦Контрольно-измерительные приборы, ¦ ¦ ¦ ¦ ¦аппаратура защит, блокировок и ¦ ¦ ¦ ¦ ¦сигнализации ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-08 ¦Заземление ¦ ¦ ¦ +--------+-----------------------------------------+---------+------------+ ¦04-09 ¦Проверка наличия нагаромасляных отложений¦ ¦ ¦ ¦ ¦в нагнетательных полостях компрессора ¦ ¦ ¦ ¦ ¦и примыкающих к КУ трубопроводах ¦ ¦ ¦ ---------+-----------------------------------------+---------+-------------
Источник - Приказ Ростехнадзора от 04.04.2008 № 207
