Форма межевого плана земельного участка

Приложение N 1 к Приказу Минэкономразвития России от 24.11.2008 N 412 (в ред. Приказа Минэкономразвития России от 25.02.2014 N 89)

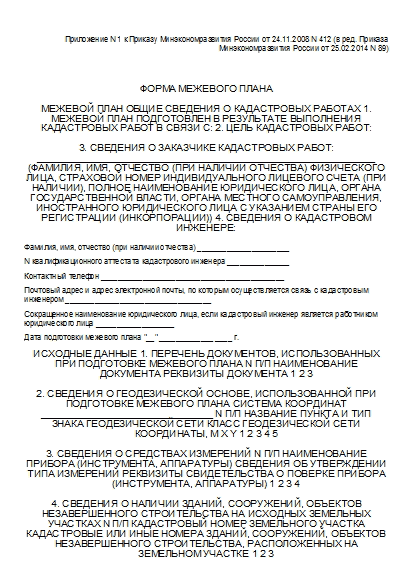

ФОРМА МЕЖЕВОГО ПЛАНА

МЕЖЕВОЙ ПЛАН Общие сведения о кадастровых работах 1. Межевой план подготовлен в результате выполнения кадастровых работ в связи с: 2. Цель кадастровых работ:

3. Сведения о заказчике кадастровых работ: ___________________________________________________________ (фамилия, имя, отчество (при наличии отчества) физического лица, страховой номер индивидуального лицевого счета (при наличии), полное наименование юридического лица, органа государственной власти, органа местного самоуправления, иностранного юридического лица с указанием страны его регистрации (инкорпорации)) 4. Сведения о кадастровом инженере:

Фамилия, имя, отчество (при наличии отчества) ______________________

N квалификационного аттестата кадастрового инженера _______________

Контактный телефон ____________________________________________

Почтовый адрес и адрес электронной почты, по которым осуществляется связь с кадастровым инженером ___________________________________

Сокращенное наименование юридического лица, если кадастровый инженер является работником юридического лица ___________________

Дата подготовки межевого плана "__" _____________ ____ г.

Исходные данные 1. Перечень документов, использованных при подготовке межевого плана N п/п Наименование документа Реквизиты документа 1 2 3

2. Сведения о геодезической основе, использованной при подготовке межевого плана Система координат ______________________________ N п/п Название пункта и тип знака геодезической сети Класс геодезической сети Координаты, м X Y 1 2 3 4 5

3. Сведения о средствах измерений N п/п Наименование прибора (инструмента, аппаратуры) Сведения об утверждении типа измерений Реквизиты свидетельства о поверке прибора (инструмента, аппаратуры) 1 2 3 4

4. Сведения о наличии зданий, сооружений, объектов незавершенного строительства на исходных земельных участках N п/п Кадастровый номер земельного участка Кадастровые или иные номера зданий, сооружений, объектов незавершенного строительства, расположенных на земельном участке 1 2 3

5. Сведения о частях исходных или уточняемых земельных участков N п/п Кадастровый номер земельного участка Учетные номера частей земельного участка 1 2 3

Сведения о выполненных измерениях и расчетах 1. Метод определения координат характерных точек границ земельных участков и их частей N п/п Кадастровый номер или обозначение земельного участка, частей земельного участка Метод определения координат 1 2 3

2. Точность положения характерных точек границ земельных участков N п/п Кадастровый номер или обозначение земельного участка Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (), м 1 2 3

3. Точность положения характерных точек границ частей земельных участков N п/п Кадастровый номер или обозначение земельного участка Учетный номер или обозначение части Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (), м 1 2 3 4

4. Точность определения площади земельных участков N п/п Кадастровый номер или обозначение земельного участка Площадь (P), м2 Формулы, примененные для расчета предельной допустимой погрешности определения площади земельного участка (), м2 1 2 3 4

5. Точность определения площади частей земельных участков N п/п Кадастровый номер или обозначение земельного участка Учетный номер или обозначение части Площадь (P, м2 Формулы, примененные для расчета предельной допустимой погрешности определения площади части земельного участка (), м2 1 2 3 4 5

Сведения об образуемых земельных участках и их частях 1. Сведения о характерных точках границ образуемых земельных участков

Обозначение земельного участка _________________________________

Обозначение характерных точек границ Координаты, м Средняя квадратическая погрешность положения характерной точки (), м Описание закрепления точки X Y 1 2 3 4 5

2. Сведения о частях границ образуемых земельных участков

Обозначение земельного участка _________________________________

Обозначение части границ Горизонтальное проложение (S), м Описание прохождения части границ от т. до т. 1 2 3 4

3. Сведения о местоположении границ частей образуемых земельных участков

Обозначение земельного участка __________________________________

Учетный номер или обозначение части _____________________________

Обозначение характерных точек границ Координаты, м Средняя квадратическая погрешность положения характерной точки (), м Описание закрепления точки X Y 1 2 3 4 5

4. Общие сведения об образуемых земельных участках

Обозначение земельного участка _________________________________

N п/п Наименование характеристик земельного участка Значение характеристики 1 2 3 1

Адрес земельного участка или описание его местоположения

2

Категория земель

3

Вид разрешенного использования

4

Площадь земельного участка величина погрешности определения площади (), м2

5

Предельный минимальный и максимальный размер земельного участка (Pмин) и (Pмакс), м2

6

Кадастровый или иной номер здания, сооружения, объекта незавершенного строительства, расположенного на земельном участке

7

Иные сведения

5. Общие сведения о частях образуемых земельных участков

Обозначение земельного участка __________________________________

N п/п Учетный номер или обозначение части Площадь (P), м2

, м2

Характеристика части 1. 2 3 4 5

6. Сведения о земельных участках, смежных с образуемым земельным участком с обозначением ________________________________________

Обозначение характерной точки или части границ Кадастровые номера земельных участков, смежных с образуемым земельным участком Сведения о правообладателях смежных земельных участков 1 2 3

Сведения об измененных земельных участках и их частях 1. Общие сведения об измененных земельных участках

Кадастровый номер земельного участка ____________________________

N п/п Наименование характеристик земельного участка Значение характеристики 1 2 3 1

Кадастровые номера земельных участков, исключаемых из состава измененного земельного участка, представляющего собой единое землепользование

2

Кадастровый номер входящего в состав земельного участка, представляющего собой единое землепользование (номер контура многоконтурного земельного участка), преобразование которого осуществляется

3

Кадастровый или иной номер здания, сооружения, объекта незавершенного строительства, расположенного на измененном земельном участке

4

Иные сведения

2. Общие сведения о частях измененных земельных участков

Кадастровый номер земельного участка ____________________________

N п/п Учетный номер или обозначение части Площадь (P), м2

, м2

Характеристика части 1 2 3 4 5

3. Сведения о местоположении границ частей измененных земельных участков

Кадастровый номер земельного участка ____________________________

Учетный номер или обозначение части _____________________________

Обозначение характерных точек границ Координаты, м Средняя квадратическая погрешность положения характерной точки (), м Описание закрепления точки X Y 1 2 3 4 5

Сведения о земельных участках, посредством которых обеспечивается доступ (проход или проезд от земельных участков общего пользования) к образуемым или измененным земельным участкам N п/п Кадастровый номер или обозначение земельного участка, для которого обеспечивается доступ Кадастровый номер или обозначение земельного участка, посредством которого обеспечивается доступ 1 2 3

Сведения об уточняемых земельных участках и их частях 1. Сведения о характерных точках границы уточняемого земельного участка с кадастровым номером ______________________ Обозначение характерных точек границ Существующие координаты, м Уточненные координаты, м Средняя квадратическая погрешность положения характерной точки (), м Описание закрепления точки X Y X Y 1 2 3 4 5 6 7

2. Сведения о частях границ уточняемого земельного участка с кадастровым номером ___________________________ Обозначение части границ Горизонтальное проложение (S), м Описание прохождения части границ от т. до т. 1 2 3 4

3. Сведения о местоположении границ части уточняемого земельного участка с кадастровым номером ______________________ Учетный номер или обозначение части ______________________ Обозначение характерных точек границ Координаты, м Средняя квадратическая погрешность положения характерной точки (), м Описание закрепления точки X Y 1 2 3 4 5

4. Общие сведения об уточняемом земельном участке с кадастровым номером _____________________________

N п/п Наименование характеристик земельного участка Значение характеристики 1 2 3 1

Площадь земельного участка величина погрешности определения площади (), м2

2

Площадь земельного участка по сведениям государственного кадастра недвижимости (Pкад), м2

3

Оценка расхождения P и Pкад (P - Pкад), м2

4

Предельный минимальный и максимальный размер земельного участка (Pмин и Pмакс), м2

5

Кадастровый или иной номер здания, сооружения, объекта незавершенного строительства, расположенного на земельном участке

6

Иные сведения

5. Общие сведения о частях уточняемого земельного участка с кадастровым номером _____________________ N п/п Учетный номер или обозначение части Площадь (P), м2

, м2

Характеристика части 1 2 3 4 5

6. Сведения о земельных участках, смежных с уточняемым земельным участком с кадастровым номером (обозначением) _____________ Обозначение характерной точки или части границ Кадастровые номера земельных участков, смежных с уточняемым земельным участком Сведения о правообладателях смежных земельных участков 1 2 3

Сведения об образуемых частях земельного участка Кадастровый номер земельного участка ______________________ 1. Сведения о местоположении границ образуемой части земельного участка

Обозначение части ______________________________________________

Обозначение характерных точек границ Координаты, м Средняя квадратическая погрешность положения характерной точки (), м Описание закрепления точки X Y 1 2 3 4 5

2. Общие сведения о частях земельного участка N п/п Обозначение части Площадь (P), м2

, м2

Характеристика части 1 2 3 4 5

Заключение кадастрового инженера

Схема геодезических построений

Условные обозначения:

Схема расположения земельных участков

Условные обозначения:

Чертеж земельных участков и их частей

Масштаб 1: ___________________

Условные обозначения:

Абрисы узловых точек границ земельных участков

Обозначение точки ______________

Обозначение точки ______________

Обозначение точки ______________

Обозначение точки ______________

АКТ СОГЛАСОВАНИЯ МЕСТОПОЛОЖЕНИЯ ГРАНИЦЫ ЗЕМЕЛЬНОГО УЧАСТКА

Кадастровый номер или обозначение земельного участка ______________________
Площадь земельного участка ________________________________________________
Лица, персональные данные  которых содержатся в настоящем Акте согласования
местоположения  границ,  подтверждают  свое  согласие,  а  также   согласие
представляемого   ими   лица   на   обработку  персональных  данных  (сбор,
систематизацию,  накопление,  хранение,  уточнение (обновление, изменение),
использование,   распространение  (в  том  числе  передачу), обезличивание,
блокирование,  уничтожение  персональных  данных,  а  также  иных действий,
необходимых  для  обработки  персональных  данных  в  рамках предоставления
органами  кадастрового  учета в соответствии с законодательством Российской
Федерации  государственных услуг), в том числе в автоматизированном режиме,
включая  принятие  решений  на их основе органом кадастрового учета в целях
предоставления государственной услуги.

Местоположение границы земельного участка согласовано:

Обозначение характерной точки или части границы Кадастровый номер смежного земельного участка Фамилия и инициалы правообладателя или его представителя, реквизиты документа, удостоверяющего личность Реквизиты документов, подтверждающих полномочия представителей, участвующих в согласовании Подпись и дата Способ и дата извещения 1 2 3 4 5 6

                            Наличие разногласий
при согласовании местоположения границы земельного участка:

Обозначение характерной точки или части границы Кадастровый номер смежного земельного участка Содержание возражений о местоположении границ 1 2 3

                             Сведения о снятии
возражений о местоположении границы земельного участка:

Обозначение характерной точки или части границы Кадастровый номер смежного земельного участка Фамилия и инициалы правообладателя или его представителя, реквизиты документа, удостоверяющего личность, дата снятия возражений, подпись Способ снятия возражений о местоположении границ (изменение местоположения границ, рассмотрение земельного спора в суде, третейском суде) 1 2 3 4

Кадастровый инженер: _____________________ ______________________________
м.п.     подпись            фамилия, инициалы

Источник - Приказ Минэкономразвития России от 24.11.2008 № 412 (с изменениями и дополнениями на 2014 год)
