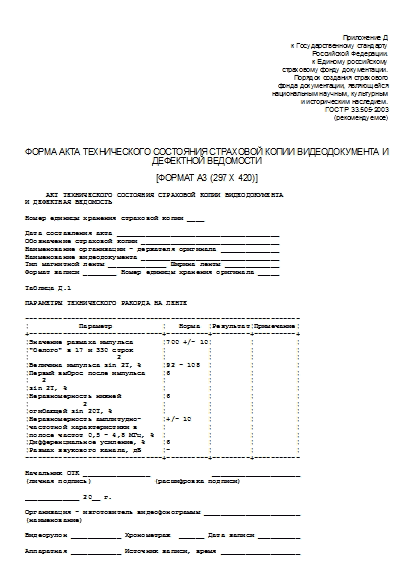

Форма акта технического состояния страховой копии видеодокумента и дефектной ведомости (рекомендуемая)

Приложение Д
к Государственному стандарту
Российской Федерации.
к Единому российскому
страховому фонду документации.
Порядок создания страхового
фонда документации, являющейся
национальным научным, культурным
и историческим наследием.
ГОСТ Р 33.505-2003
(рекомендуемое)

ФОРМА АКТА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СТРАХОВОЙ КОПИИ ВИДЕОДОКУМЕНТА И ДЕФЕКТНОЙ ВЕДОМОСТИ

[Формат А3 (297 Х 420)]

     АКТ ТЕХНИЧЕСКОГО СОСТОЯНИЯ СТРАХОВОЙ КОПИИ ВИДЕОДОКУМЕНТА
И ДЕФЕКТНАЯ ВЕДОМОСТЬ

Номер единицы хранения страховой копии ____

Дата составления акта _______________________________________
Обозначение страховой копии _________________________________
Наименование организации - держателя оригинала ______________
Наименование видеодокумента _________________________________
Тип магнитной ленты ______________ Ширина ленты _____________
Формат записи ________ Номер единицы хранения оригинала _____

Таблица Д.1

ПАРАМЕТРЫ ТЕХНИЧЕСКОГО РАКОРДА НА ЛЕНТЕ

------------------------------------------------------------------
¦            Параметр            ¦   Норма  ¦Результат¦Примечание¦
+--------------------------------+----------+---------+----------+
¦Значение размаха импульса       ¦700 +/- 10¦         ¦          ¦
¦"белого" в 17 и 330 строк       ¦          ¦         ¦          ¦
¦                     2          ¦          ¦         ¦          ¦
¦Величина импульса sin 2T, %     ¦92 - 108  ¦         ¦          ¦
¦Первый выброс после импульса    ¦6         ¦         ¦          ¦
¦   2                            ¦          ¦         ¦          ¦
¦sin 2T, %                       ¦          ¦         ¦          ¦
¦Неравномерность нижней          ¦6         ¦         ¦          ¦
¦             2                  ¦          ¦         ¦          ¦
¦огибающей sin 20T, %            ¦          ¦         ¦          ¦
¦Неравномерность амплитудно-     ¦+/- 10    ¦         ¦          ¦
¦частотной характеристики в      ¦          ¦         ¦          ¦
¦полосе частот 0,5 - 4,8 МГц, %  ¦          ¦         ¦          ¦
¦Дифференциальное усиление, %    ¦6         ¦         ¦          ¦
¦Размах звукового канала, дБ     ¦-         ¦         ¦          ¦
---------------------------------+----------+---------+-----------

Начальник ОТК ________________               _____________________
(личная подпись)               (расшифровка подписи)

_____________ 20__ г.

Организация - изготовитель видеофонограммы _______________________
(наименование)

Видеорулон ____________ Хронометраж  ______ Дата записи __________

Аппаратная ____________ Источник записи, время ___________________

Таблица Д.2

-------------------------------------------------------------------------
¦Номер ¦Дата¦Цель¦Наличие¦Размах ¦Величи-¦ Первый ¦Неравно- ¦Неравномер-¦
¦по по-¦про-¦про-¦физико-¦П-им-  ¦на им- ¦ выброс ¦мерность ¦ность амп- ¦
¦рядку ¦вер-¦вер-¦механи-¦пульса,¦пульса ¦ после  ¦нижней   ¦литудно-   ¦
¦      ¦ки  ¦ки  ¦ческих ¦строки ¦   2   ¦импульса¦огибающей¦частотной  ¦
¦      ¦    ¦    ¦дефек- ¦       ¦sin 2T,¦   2    ¦   2     ¦характерис-¦
¦      ¦    ¦    ¦тов    ¦       ¦%      ¦sin 2T, ¦sin 20T, ¦тики в по- ¦
¦      ¦    ¦    ¦       ¦       ¦       ¦    %   ¦%        ¦лосе 0,5 - ¦
¦      ¦    ¦    ¦       ¦       ¦       ¦        ¦         ¦4,8 МГц, % ¦
+------+----+----+-------+-------+-------+--------+---------+-----------+
¦  1   ¦ 2  ¦ 3  ¦   4   ¦   5   ¦   6   ¦   7    ¦    8    ¦     9     ¦
+------+----+----+-------+-------+-------+--------+---------+-----------+
-------+----+----+-------+-------+-------+--------+---------+------------

Окончание таблицы Д.2

------------------------------------------------------------------
¦Дифферен-¦Уровень¦Общая  ¦Заключение о ¦Подпись¦Дата ¦Под-¦При- ¦
¦циальное ¦звуко- ¦оценка,¦необходимости¦контро-¦и вид¦пись¦меча-¦
¦усиление,¦вого   ¦баллы  ¦проведения   ¦лера   ¦обра-¦рес-¦ние  ¦
¦%        ¦канала,¦       ¦профилакти-  ¦       ¦ботки¦тав-¦     ¦
¦         ¦дБ     ¦       ¦ческой и рес-¦       ¦     ¦ра- ¦     ¦
¦         ¦       ¦       ¦таврационной ¦       ¦     ¦тора¦     ¦
¦         ¦       ¦       ¦обработки    ¦       ¦     ¦    ¦     ¦
+---------+-------+-------+-------------+-------+-----+----+-----+
¦    10   ¦  11   ¦  12   ¦     13      ¦  14   ¦ 15  ¦ 16 ¦ 17  ¦
+---------+-------+-------+-------------+-------+-----+----+-----+
----------+-------+-------+-------------+-------+-----+----+------

Таблица Д.3

(в баллах)
------------------------------------------------------------------
¦       Дефект      ¦Оценка качества изображения и ¦Но- ¦Фамилия,¦
¦                   ¦звука видеофонограммы по вре- ¦мер ¦имя,    ¦
¦                   ¦мени воспроизведения в минутах¦ОТК ¦отчество¦
¦                   +------------------------------+и   ¦операто-¦
¦                   ¦0 ¦10 ¦20¦30¦40¦50¦60¦70¦80¦90¦дата¦ра      ¦
+-------------------+--+---+--+--+--+--+--+--+--+--+----+--------+
¦Изображения:       ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦шумы               ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦выпадения          ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦срыв               ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦искажение четкости ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦искажение яркости  ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦искажение цветности¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦Звука:             ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦треск, шум         ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦пропадание         ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
¦другие искажения   ¦  ¦   ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦    ¦        ¦
+-------------------+--+---+--+--+--+--+--+--+--+--+----+--------+
¦Заключение по рулону ___________________________________________¦
¦                                                                ¦
¦    Примечание. Баллы: 5 - не  заметны;  4 - почти  не  заметны;¦
¦3 - заметны,  слегка  мешают;   2 - очень  заметны;   1 - сильно¦
¦мешают.                                                         ¦
------------------------------------------------------------------

Ответственный исполнитель
_________ _____________________
(подпись) (расшифровка подписи)

_______ _______________ 20__ г.

Источник - Постановление Госстандарта России от 29.07.2003 № 255-ст
