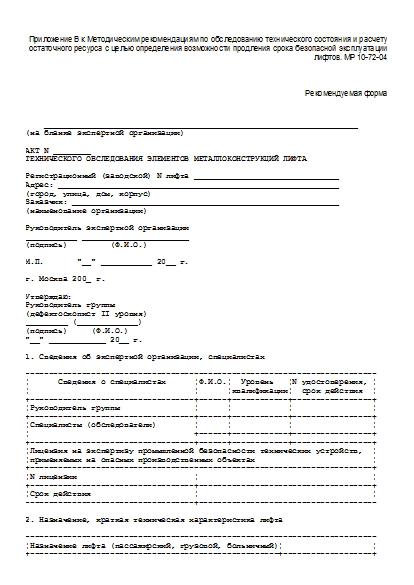

Акт технического обследования элементов металлоконструкций лифта (рекомендуемая форма)
Приложение В к Методическим рекомендациям по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов. МР 10-72-04
Рекомендуемая форма
___________________________________________________________________ (на бланке экспертной организации) АКТ N ________ ТЕХНИЧЕСКОГО ОБСЛЕДОВАНИЯ ЭЛЕМЕНТОВ МЕТАЛЛОКОНСТРУКЦИЙ ЛИФТА Регистрационный (заводской) N лифта _______________________________ Адрес: ____________________________________________________________ (город, улица, дом, корпус) Заказчик: _________________________________________________________ (наименование организации) Руководитель экспертной организации ___________ _______________________ (подпись) (Ф.И.О.) М.П. "__" ___________ 20__ г. г. Москва 200_ г. Утверждаю: Руководитель группы (дефектоскопист II уровня) _________ (_____________) (подпись) (Ф.И.О.) "__" ____________ 20__ г. 1. Сведения об экспертной организации, специалистах --------------------------------------------------------------------------- ¦ Сведения о специалистах ¦Ф.И.О.¦ Уровень ¦N удостоверения, ¦ ¦ ¦ ¦квалификации¦ срок действия ¦ +-----------------------------------+------+------------+-----------------+ ¦Руководитель группы ¦ ¦ ¦ ¦ +-----------------------------------+------+------------+-----------------+ ¦Специалисты (обследователи) ¦ ¦ ¦ ¦ ¦ +------+------------+-----------------+ +-----------------------------------+------+------------+-----------------+ ¦Лицензия на экспертизу промышленной безопасности технических устройств, ¦ ¦применяемых на опасных производственных объектах ¦ +-------------------------------------------------------------------------+ ¦N лицензии ¦ ¦ +-----------------------------------+-------------------------------------+ ¦Срок действия ¦ ¦ ------------------------------------+-------------------------------------- 2. Назначение, краткая техническая характеристика лифта --------------------------------------------------------------------------- ¦Назначение лифта (пассажирский, грузовой, больничный)¦ ¦ +-----------------------------------------------------+-------------------+ ¦Номинальная грузоподъемность, кг ¦ ¦ +-----------------------------------------------------+-------------------+ ¦Номинальная скорость, м/с ¦ ¦ +-----------------------------------------------------+-------------------+ ¦Число остановок (этажей) ¦ ¦ ------------------------------------------------------+--------------------
3. Перечень использованной нормативной и методической документации
Обследование проведено в соответствии:
- МР 10-72-04 "Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов".
- РД РОЭК 02-008-96. Контроль неразрушающий. Основные положения.
(Другие использованные нормативно-технические документы - указать.)
- РД 03-606-03 "Инструкция по визуальному и измерительному контролю".
- РД СИЦ "Экспертлифт" 05-001-2002 "Методические указания по магнитному контролю металлоконструкций лифтов".
4. Перечень средств и приборов неразрушаюшего контроля
При обследовании были использованы средства визуального и измерительного контроля:
- Линейка измерительная по ГОСТ 26706;
- Линейки измерительные металлические по ГОСТ 4227;
- Угольники поверочные 90° по ГОСТ 3749
- Штангенциркуль по ГОСТ 166;
- Микрометры по ГОСТ 6507;
- Лупа 6 - 10-кратная.
(Другие использованные средства - указать.)
Приборы:
-------------------------------------------------------------------- ¦N ¦ Наименование, тип прибора ¦Зав. N¦Срок следующей¦ ¦ ¦ ¦ ¦ поверки ¦ +--+-----------------------------------------+------+--------------+ ¦1.¦Измеритель концентраций напряжений ¦ ¦ ¦ ¦ ¦магнитометрический ¦ ¦ ¦ +--+-----------------------------------------+------+--------------+ ¦2.¦Магнитный (токовихревой) индикатор трещин¦ ¦ ¦ +--+-----------------------------------------+------+--------------+ ¦3.¦Ультразвуковой дефектоскоп ¦ ¦ ¦ +--+-----------------------------------------+------+--------------+ ¦4.¦Ультразвуковой толщиномер ¦ ¦ ¦ +--+-----------------------------------------+------+--------------+ ¦5.¦Магнитный структуроскоп ¦ ¦ ¦ +--+-----------------------------------------+------+--------------+ ¦6.¦Другие использованные приборы ¦ ¦ ¦ +--+-----------------------------------------+------+--------------+ ¦7.¦ ¦ ¦ ¦ ---+-----------------------------------------+------+---------------
5. Результаты обследования
Таблица 1
Результаты обследования металлоконструкций лифта
--------------------------------------------------------------------------- ¦ N ¦ Наименование ¦ Метод ¦Выявленные дефекты и¦Рекомендации¦ ¦п/п¦ обследованных ¦контроля 1 ¦их месторасположение¦ ¦ ¦ ¦ металлоконструкций ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ +---+----------------------+------------+--------------------+------------+ ¦ ¦ Направляющие ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦1. ¦Направляющие кабины ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦2. ¦Направляющие ¦ ¦ ¦ ¦ ¦ ¦противовеса ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦3. ¦Болтовые соединения ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦ ¦ Шахта ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦4. ¦Кронштейны ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦5. ¦Горизонтальные пояса ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦6. ¦Стояки ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦7. ¦Установка буферов ¦ ¦ ¦ ¦ ¦ ¦кабины ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦8. ¦Установка буферов ¦ ¦ ¦ ¦ ¦ ¦противовеса ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦9. ¦Несущие балки и рамы ¦ ¦ ¦ ¦ ¦ ¦отводных блоков ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦10.¦Балки приставной шахты¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦11.¦Порталы ДШ ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦12.¦Болтовые и сварные ¦ ¦ ¦ ¦ ¦ ¦соединения ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦ ¦ Лебедка ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦13.¦Подлебедочная рама ¦ ¦ ¦ ¦ ¦ ¦(балки) ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦ ¦Другие ¦ ¦ ¦ ¦ ¦ ¦металлоконструкции ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦15.¦ ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦16.¦ ¦ ¦ ¦ ¦ +---+----------------------+------------+--------------------+------------+ ¦17.¦ ¦ ¦ ¦ ¦ ----+----------------------+------------+--------------------+-------------
1 Методы контроля:
- ВИК - визуально-измерительный;
- ММП - магнитной памяти;
- МК - магнитный;
- КК - капиллярный;
- УЗД - ультразвуковой.
6. Заключение:
1. При обследовании металлоконструкций, указанных в таблице, недопустимых дефектов не выявлено (если выявлены недопустимые дефекты - указать; недопустимые дефекты устраняются до ввода лифта в эксплуатацию).
2. Дефекты, указанные в п.п. ____ таблицы 1, рекомендуется устранить в срок ______________.
3. Следующее обследование металлоконструкций лифта, указанных в таблице 1 настоящего Акта, следует произвести в срок не позднее __________ 20__ года.
Специалист _____________ (________________) (подпись) (Ф.И.О.)
Источник - Письмо Госгортехнадзора России от 19.03.2004 № 12-07/271
