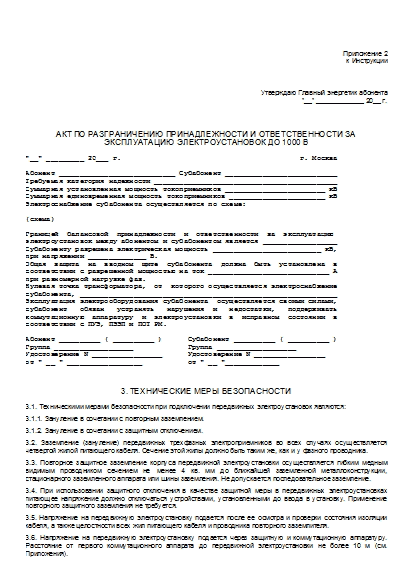

Акт по разграничению принадлежности и ответственности за эксплуатацию электроустановок до 1000 В (приложение к Инструкции по подключению к электроснабжению временных зданий, сооружений и передвижных электроустановок)

Приложение 2
к Инструкции

Утверждаю Главный энергетик абонента
"__" _____________ 20__ г.

Акт по разграничению принадлежности и ответственности за эксплуатацию электроустановок до 1000 В

"__" _________ 20___ г.                                           г. Москва

Абонент ____________________________ Субабонент ___________________________
Требуемая категория надежности ____________________________________________
Суммарная установленная мощность токоприемников ________________________ кВ
Суммарная единовременная мощность токоприемников _______________________ кВ
Электроснабжение субабонента осуществляется по схеме:

(схема)

Границей  балансовой  принадлежности  и  ответственности  за  эксплуатацию
электроустановок между абонентом и субабонентом является __________________
Субабоненту разрешена электрическая мощность __________________________ кВ,
при напряжении ______________ В.
Общая  защита  на  вводном  щите  субабонента  должна  быть  установлена  в
соответствии с разрешенной мощностью на ток _____________________________ А
при равномерной нагрузке фаз.
Нулевая точка трансформатора,  от  которого осуществляется электроснабжение
субабонента, ______________________________________________________________
Эксплуатация электрооборудования субабонента  осуществляется своими силами,
субабонент   обязан   устранять   нарушения  и   недостатки,   поддерживать
коммутационную  аппаратуру  и  электроустановки  в  исправном  состоянии  в
соответствии с ПУЭ, ПЭЭП и ПОТ РМ.

Абонент __________ ( __________ )      Субабонент __________ ( __________ )
Группа ___________________             Группа ___________________
Удостоверение N _________________      Удостоверение N _________________
от " __ " __________________           от " __ "_____________

3. Технические меры безопасности

3.1. Техническими мерами безопасности при подключении передвижных электроустановок являются:

3.1.1. Зануление в сочетании с повторным заземлением.

3.1.2. Зануление в сочетании с защитным отключением.

3.2. Заземление (зануление) передвижных трехфазных электроприемников во всех случаях осуществляется четвертой жилой питающего кабеля. Сечение этой жилы должно быть таким же, как и у фазного проводника.

3.3. Повторное защитное заземление корпуса передвижной электроустановки осуществляется гибким медным видимым проводником сечением не менее 4 кв. мм до ближайшей заземленной металлоконструкции, стационарного заземленного аппарата или шины заземления. Не допускается последовательное заземление.

3.4. При использовании защитного отключения в качестве защитной меры в передвижных электроустановках питающее напряжение должно отключаться устройствами, установленными до ввода в установку. Применение повторного защитного заземления не требуется.

3.5. Напряжение на передвижную электроустановку подается после ее осмотра и проверки состояния изоляции кабеля, а также целостности всех жил питающего кабеля и проводника повторного заземлителя.

3.6. Напряжение на передвижную электроустановку подается через защитную и коммутационную аппаратуру. Расстояние от первого коммутационного аппарата до передвижной электроустановки не более 10 м (см. Приложения).

Источник - "Охрана труда и техника безопасности в строительстве", 2011, № 3
