Акт диагностирования технического состояния подземного газопровода без вскрытия грунта. Форма № 4

Приложение Г
к Инструкции
по диагностированию
технического состояния
подземных стальных
газопроводов

Форма 4

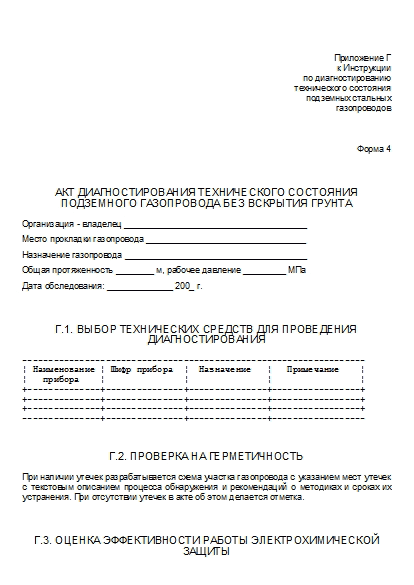

АКТ ДИАГНОСТИРОВАНИЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПОДЗЕМНОГО ГАЗОПРОВОДА БЕЗ ВСКРЫТИЯ ГРУНТА

Организация - владелец _______________________________________

Место прокладки газопровода __________________________________

Назначение газопровода _______________________________________

Общая протяженность ________ м, рабочее давление _________ МПа

Дата обследования: ______________ 200_ г.

Г.1. Выбор технических средств для проведения диагностирования

------------------------------------------------------------------
¦ Наименование ¦ Шифр прибора  ¦  Назначение   ¦   Примечание    ¦
¦   прибора    ¦               ¦               ¦                 ¦
+--------------+---------------+---------------+-----------------+
+--------------+---------------+---------------+-----------------+
+--------------+---------------+---------------+-----------------+
---------------+---------------+---------------+------------------

Г.2. Проверка на герметичность

При наличии утечек разрабатывается схема участка газопровода с указанием мест утечек с текстовым описанием процесса обнаружения и рекомендаций о методиках и сроках их устранения. При отсутствии утечек в акте об этом делается отметка.

Г.3. Оценка эффективности работы электрохимической защиты

Г.3.1. Определяется коррозионная агрессивность грунта. Составляется протокол измерений удельного электрического сопротивления грунта.

ПРОТОКОЛ ИЗМЕРЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ГРУНТА

------------------------------------------------------------------
¦N     ¦Место ¦Характеристика¦Разнос¦Диа- ¦Пока-¦Удельное¦Корро- ¦
¦пункта¦пункта¦  грунта по   ¦элект-¦пазон¦зание¦электри-¦зионная¦
¦изме- ¦изме- ¦ГОСТ 25100-95 ¦родов,¦изме-¦при- ¦ческое  ¦агрес- ¦
¦рения ¦рения ¦              ¦м     ¦рения¦бора,¦сопро-  ¦сив-   ¦
¦      ¦      ¦              ¦      ¦при- ¦Ом   ¦тивление¦ность  ¦
¦      ¦      ¦              ¦      ¦бора ¦     ¦грунта, ¦грунта ¦
¦      ¦      ¦              ¦      ¦     ¦     ¦Ом x м  ¦       ¦
+------+------+--------------+------+-----+-----+--------+-------+
¦1     ¦      ¦              +------+-----+-----+--------+-------+
+------+------+--------------+------+-----+-----+--------+-------+
¦2     ¦      ¦              +------+-----+-----+--------+-------+
-------+------+--------------+------+-----+-----+--------+--------

По табл. 1 ГОСТ 9.602 определяется коррозионная агрессивность грунта, которая отражается диаграммой.

ДИАГРАММА УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ГРУНТА

Газопровод ___________________________________________

Удельное   -------------------------------------------------------
сопро-  100¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
тивление   +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
грунта, 90 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
Ом x м     +--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
80 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
70 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
60 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
50 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
40 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
30 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
20 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
10 ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦  ¦
---+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+---
0  1  2  3  4  5  6  7  8  9  10 11 12 13 14 15 16 17 18

Расстояние в единицах длины

На карте - схеме указываются измеренные защитные потенциалы. В примечании может отмечаться, в каком случае потенциал при измерении изменялся (проходил трамвай...), защищен или незащищен газопровод по всей трассе (по участкам).

Производится измерение потенциала при изменении величины выходного напряжения катодной станции и определяются возможность станции по защите газопровода и запасу мощности, а также качество изоляции по участкам (адрес участка указывается).

Г.3.2. Определяется наличие блуждающих токов по замерам потенциалов между трубопроводом и электродом сравнения при определении опасности постоянных блуждающих токов. Степень их опасности определяется согласно ГОСТ 9.602. Оформляется протоколом.

ПРОТОКОЛ ИЗМЕРЕНИЯ СМЕЩЕНИЯ РАЗНОСТИ ПОТЕНЦИАЛОВ МЕЖДУ ТРУБОПРОВОДОМ И ЭЛЕКТРОДОМ СРАВНЕНИЯ ПРИ ОПРЕДЕЛЕНИИ ОПАСНОСТИ БЛУЖДАЮЩИХ ТОКОВ

Город ________________________________________________________

Вид подземного сооружения и пункта измерения _________________

Дата _________________________________________________________

Время измерения: начало ___________ конец ____________________

Тип и N прибора ______________________________________________

ДАННЫЕ ИЗМЕРЕНИЙ, МВ

------------------------------------------------------------------
¦  t, мин.  ¦0 ¦5 ¦10 ¦15 ¦20 ¦25 ¦30 ¦35 ¦40¦45¦50¦55¦Примечание¦
+-----------+--+--+---+---+---+---+---+---+--+--+--+--+----------+
¦1 ¦U       ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦  ¦ изм    ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦  +--------+--+--+---+---+---+---+---+---+--+--+--+--+----------+
¦  ¦ДЕЛЬТА U¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
+--+--------+--+--+---+---+---+---+---+---+--+--+--+--+----------+
¦...        +--+--+---+---+---+---+---+---+--+--+--+--+----------+
+-----------+--+--+---+---+---+---+---+---+--+--+--+--+----------+
¦10¦U       ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦  ¦ изм    ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦  +--------+--+--+---+---+---+---+---+---+--+--+--+--+----------+
¦  ¦ДЕЛЬТА U¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
---+--------+--+--+---+---+---+---+---+---+--+--+--+--+-----------

Измерил ____________________ Проверил ________________________

ПРОТОКОЛ ИЗМЕРЕНИЯ СМЕЩЕНИЯ ПОТЕНЦИАЛА ТРУБОПРОВОДА ПРИ ОПРЕДЕЛЕНИИ ОПАСНОГО ВЛИЯНИЯ ПЕРЕМЕННОГО ТОКА

Город ________________________________________________________

Вид подземного сооружения и пункта измерения _________________

Дата _________________________________________________________

Время измерения: начало ______________ конец _________________

Тип и N прибора ______________________________________________

Измеренное значение стационарного потенциала вспомогательного электрода ВЭ относительно МЭС ____________________________________

ДАННЫЕ ИЗМЕРЕНИЙ, МВ

------------------------------------------------------------------
¦  t,  мин.  ¦0 ¦5 ¦10¦15 ¦20 ¦25 ¦30 ¦35 ¦40¦45¦50¦55¦Примечание¦
+------------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
¦1  ¦ U      ¦  ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦   ¦  изм   ¦  ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦   +--------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
¦   ¦ДЕЛЬТА U¦  ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
+---+--------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
¦...+--------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
+---+--------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
¦10 ¦U       ¦  ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦   ¦ изм    ¦  ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
¦   +--------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
¦   ¦ДЕЛЬТА U¦  ¦  ¦  ¦   ¦   ¦   ¦   ¦   ¦  ¦  ¦  ¦  ¦          ¦
+---+--------+--+--+--+---+---+---+---+---+--+--+--+--+----------+
¦                Контрольная обработка измерений                 ¦
+----------------------------------------------------------------+
¦   число   ¦    сумма     ¦   средняя    ¦       среднее        ¦
¦ измерений ¦  мгновенных  ¦   величина   ¦       значение       ¦
¦           ¦   значений   ¦              ¦       смещения       ¦
+-----------+--------------+--------------+----------------------+
------------+--------------+--------------+-----------------------

Измерил __________________

Обработал ________________ Проверил __________________________

Определяются зоны на газопроводе опасные и не опасные по блуждающим токам.

Г.4. Проверка состояния изоляции

На карте - схеме газопровода отмечаются места сквозных повреждений изоляции с привязкой их к местности.

Разрабатывается график переходного сопротивления (при наличии бесконтактной приборной техники).

Составляется протокол обнаружения сквозных повреждений.

ПРОТОКОЛ ОБСЛЕДОВАНИЯ ИЗОЛЯЦИОННОГО ПОКРЫТИЯ ГАЗОПРОВОДА НА КОНТАКТ С ГРУНТОМ

------------------------------------------------------------------
¦ N сквозного  ¦  Привязка к местности  ¦     Вид повреждения    ¦
¦ повреждения  ¦                        ¦                        ¦
+--------------+------------------------+------------------------+
+--------------+------------------------+------------------------+
+--------------+------------------------+------------------------+
---------------+------------------------+-------------------------

Г.5. Выявление участков газопровода с аномалиями металла труб (при наличии прибора ИДН)

Разрабатывается схема газопровода с нанесением аномалий. Заполняется протокол обследования магнитометрическим прибором.

ПРОТОКОЛ ОБСЛЕДОВАНИЯ МАГНИТОМЕТРИЧЕСКИМ ПРИБОРОМ ИДН

------------------------------------------------------------------
¦  Показания индикатора  ¦ Привязка к местности  ¦  Примечание   ¦
+------------------------+                       ¦               ¦
¦ фоновое ¦   условные   ¦                       ¦               ¦
¦значение ¦единицы шкалы ¦                       ¦               ¦
+---------+--------------+-----------------------+---------------+
+---------+--------------+-----------------------+---------------+
+---------+--------------+-----------------------+---------------+
----------+--------------+-----------------------+----------------

Примечание. В графе "Примечание" указывается протяженность аномалии, наличие помехообразующих сооружений.

Г.6. Общие выводы и заключение

По результатам диагностирования без вскрытия делаются общие выводы и предварительное заключение по техническому состоянию газопровода.

Составляется при необходимости план шурфового контроля.

    Акт составила
комиссия в составе: __________________________________________
(должность, Ф.И.О., подпись)
__________________________________________
(должность, Ф.И.О., подпись)
__________________________________________
(должность, Ф.И.О., подпись)
__________________________________________
(должность, Ф.И.О., подпись)

Источник - Постановление Госгортехнадзора России от 09.07.2001 № 28
