Свидетельство об изготовлении элементов трубопровода

Приложение 6
к Правилам устройства и
безопасной эксплуатации
трубопроводов пара и горячей
воды для объектов использования
атомной энергии
НП-045-03

                                                        (обязательное)

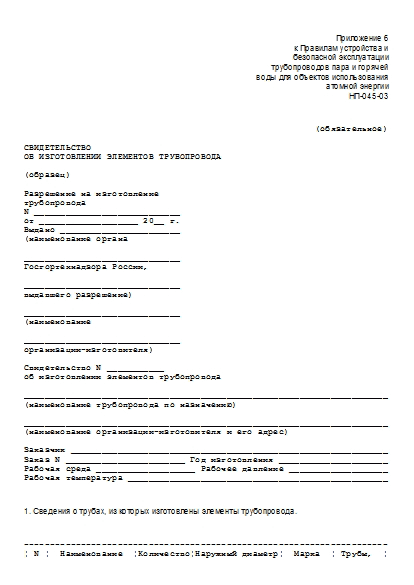

СВИДЕТЕЛЬСТВО
ОБ ИЗГОТОВЛЕНИИ ЭЛЕМЕНТОВ ТРУБОПРОВОДА

(образец)

Разрешение на изготовление
трубопровода
N ____________________________
от ___________________ 20__ г.
Выдано _______________________
(наименование органа

______________________________
Госгортехнадзора России,

______________________________
выдавшего разрешение)

______________________________
(наименование

______________________________
организации-изготовителя)

Свидетельство N ___________
об изготовлении элементов трубопровода

______________________________________________________________________
(наименование трубопровода по назначению)

______________________________________________________________________
(наименование организации-изготовителя и его адрес)

Заказчик _____________________________________________________________
Заказ N _______________________ Год изготовления _____________________
Рабочая среда ___________________ Рабочее давление ___________________
Рабочая температура __________________________________________________

1. Сведения о трубах, из которых изготовлены элементы трубопровода.

----------------------------------------------------------------------
¦ N ¦  Наименование  ¦Количество¦Наружный диаметр¦  Марка  ¦ Трубы,  ¦
¦п/п¦    элемента    ¦          ¦и толщина стенки¦  стали, ¦ГОСТ или ¦
¦   ¦                ¦          ¦    труб, мм    ¦ГОСТ или ¦   ТУ    ¦
¦   ¦                ¦          ¦                ¦    ТУ   ¦         ¦
+---+----------------+----------+----------------+---------+---------+
¦   ¦                ¦          ¦                ¦         ¦         ¦
----+----------------+----------+----------------+---------+----------

Примечание. Для трубопроводов I категории, кроме указанных в таблице данных, к свидетельству должны быть приложены сертификаты на металл и данные контроля в объеме требований ТУ 14-3-460.

2. Сведения об основной арматуре и фасонных частях (литых, сварных или кованых) трубопровода.

----------------------------------------------------------------------
¦ N ¦Наименова-¦   Место   ¦ Условный ¦  Условное   ¦  Марка  ¦ ГОСТ,¦
¦п/п¦ние эле-  ¦ установки ¦проход, мм¦давление, МПа¦материала¦  ТУ  ¦
¦   ¦мента     ¦           ¦          ¦  (кгс/см2)  ¦         ¦      ¦
+---+----------+-----------+----------+-------------+---------+------+
¦   ¦          ¦           ¦          ¦             ¦         ¦      ¦
----+----------+-----------+----------+-------------+---------+-------

Примечание. Для фасонных частей трубопроводов, работающих с давлением 10 МПа (100 кгс/см2) и выше, помимо предусмотренных таблицей сведений, заводом-изготовителем должны быть представлены заказчику данные контроля качества металла (сертификаты) каждой фасонной части в объеме, предусмотренном НД.

3. Сведения о фланцах и крепежных деталях.

----------------------------------------------------------------------
¦ N ¦Наименование ¦Коли-¦ГОСТ на¦Услов-¦Условное ¦Материал ¦Материал ¦
¦п/п¦элементов    ¦чест-¦фланец,¦ный   ¦давление,¦ фланца  ¦ шпилек, ¦
¦   ¦             ¦во   ¦крепеж-¦про-  ¦МПа      ¦         ¦ болтов, ¦
¦   ¦             ¦     ¦ную де-¦ход,  ¦(кгс/см2)¦         ¦  гаек   ¦
¦   ¦             ¦     ¦таль   ¦мм    ¦         +---------+---------+
¦   ¦             ¦     ¦       ¦      ¦         ¦мар-¦ГОСТ¦мар-¦ГОСТ¦
¦   ¦             ¦     ¦       ¦      ¦         ¦ка  ¦ или¦ка  ¦ или¦
¦   ¦             ¦     ¦       ¦      ¦         ¦ста-¦ ТУ ¦ста-¦  ТУ¦
¦   ¦             ¦     ¦       ¦      ¦         ¦ли  ¦    ¦ли  ¦    ¦
+---+-------------+-----+-------+------+---------+----+----+----+----+
¦   ¦             ¦     ¦       ¦      ¦         ¦    ¦    ¦    ¦    ¦
----+-------------+-----+-------+------+---------+----+----+----+-----

4. Сведения о сварке.

Вид сварки, применявшийся при изготовлении элементов ____________
______________________________________________________________________
Данные о присадочном материале __________________________________
______________________________________________________________________
Сварка   произведена   в соответствии  с требованиями  Правил  по
трубопроводам,   НД  на  сварку  сварщиками,  прошедшими  испытания  в
соответствии   с  Правилами   аттестации   сварщиков   и  специалистов
сварочного  производства (ПБ 03-273-99),  утвержденными Постановлением
Госгортехнадзора  России  от  30.10.98  N  63  и   зарегистрированными
Минюстом России 04.03.99, рег. N 1721.

5.  Сведения  о термообработке  труб,  гибов и сварных соединений
(вид, режим) _________________________________________________________

6.   Сведения   о контроле  сварных  соединений  (объем  и методы
контроля) ____________________________________________________________

7. Сведения о стилоскопировании _________________________________

8. Сведения о гидравлическом испытании __________________________

9. Заключение.

Элементы трубопровода: __________________________________________
(наименование элементов,

______________________________________________________________________
их количество)

изготовлены   и  испытаны   в  полном   соответствии  с Правилами
устройства и безопасной эксплуатации трубопроводов пара и горячей воды
Госгортехнадзора  России,  НД  на  изготовление  и признаны  годными к
работе при расчетных параметрах.

Опись прилагаемых документов ____________________________________
______________________________________________________________________

"__"_______________ 20_г.                          Главный инженер
предприятия-изготовителя

М.П.                                                     Начальник ОТК

Источник - Постановление Госатомнадзора России № 3, Госгортехнадзора России № 100 от 19.06.2003
